Toxunma panelləri şəffaf bir səthdən daha çox şeydir. Onun daxili strukturu, keçirici materiallar, istehsal dəqiqliyi və elektrik dizaynı onun real dünya tətbiqlərində etibarlı və sabit işləyə biləcəyini müəyyən edir.
Sənaye avadanlığı istehsalçıları üçün düzgün sənaye sensor panelinin seçilməsi sadəcə olaraq ekran ölçülərini və ya interfeyslərini müqayisə etməkdən çox kənara çıxır. Mürəkkəb mühitlərdə stabil işləməyi təmin etmək üçün sensor panelin iş prinsipləri, istehsal prosesləri və struktur dizaynının məhsulun davamlılığına, dəqiqliyinə və uzunmüddətli əməliyyat dayanıqlığına necə təsir etdiyini başa düşmək vacibdir.
SKY-TDMilk növbədə sənaye idarəetmə sistemləri, tibbi avadanlıqlar, avtomobil elektronikası, özünəxidmət köşkləri və etibarlı insan-maşın qarşılıqlı əlaqəsi tələb edən digər tətbiqlər üçün fərdiləşdirilmiş sensor panel həlləri təqdim edir.
Məhsul portfelimizə Proqnozlaşdırılan Kapasitiv (PCAP) toxunma panelləri, həmçinin 4 telli, 5 naqilli və 8 naqilli rezistiv toxunma panelləri daxildir. Hər bir texnologiyanın özünəməxsus iş prinsipləri, struktur dizaynları və istehsal prosesləri var ki, bu da onları fərqli tətbiq sahələri üçün uyğun edir.
PCAP (Projected Capacitive) sensor panelləri elektrik sahəsindəki dəyişiklikləri aşkar etməklə dəqiq toxunma nəzarətinə nail olur, rezistiv toxunma panelləri isə keçirici təbəqələr arasında fiziki təmas nəticəsində yaranan elektrik siqnal variasiyalarını aşkar etməklə buna nail olur.
Hər iki texnologiya istifadəçilərə ekranla birbaşa əlaqə saxlamağa imkan versə də, onlar materiallar, elektrod konfiqurasiyaları və montaj prosesləri baxımından əhəmiyyətli dərəcədə fərqlənirlər.

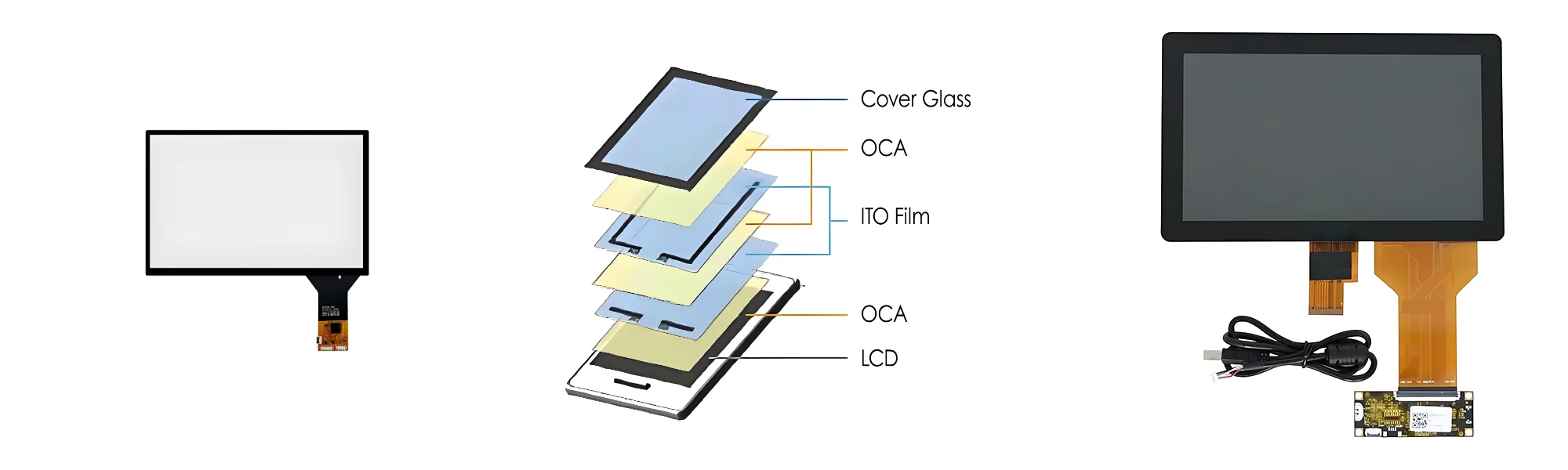

PCAP sensor panelinin strukturu aşağıdakı komponentlərdən ibarətdir:
● Qapaq şüşəsi və ya digər uyğun örtük səthi komponentləri
● Şəffaf keçirici elektrod təbəqələri
● İzolyasiya və dəstəkləyici materiallar (məsələn, OCA, SCA)
● Flexible Printed Circuits (FPC)
● Sensor ekran nəzarətçi lövhəsi
Hər bir konfiqurasiya optik performans, mexaniki xassələr, qalınlıq və qiymət arasında fərqli üstünlüklər təklif edir ki, bu da onları müxtəlif tətbiq ssenarilərinə uyğunlaşdırmağa imkan verir.

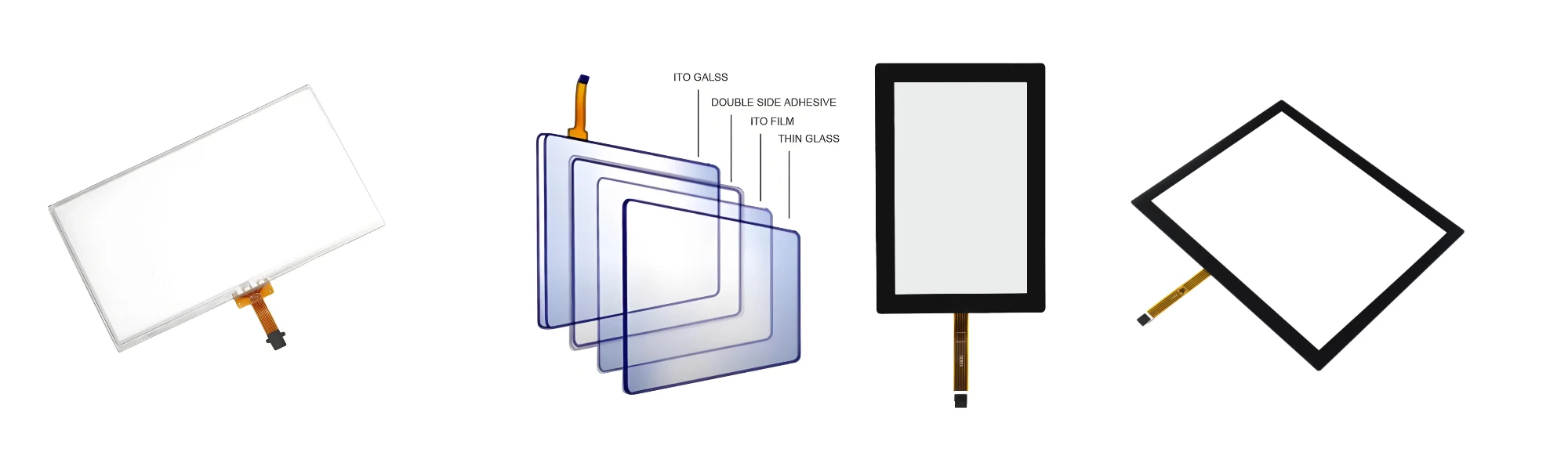

Rezistiv toxunma panelinin strukturu adətən mikroskopik izolyasiya edən boşluq nöqtələri ilə ayrılmış iki keçirici təbəqədən ibarətdir.
Üst təbəqə adətən şəffaf keçirici material ilə örtülmüş çevik bir filmdir, alt təbəqə isə şüşə və ya keçirici örtüklü başqa bir substratdır.
İstifadəçi ekran səthinə basdıqda, üst qat deformasiyaya uğrayaraq alt keçirici təbəqə ilə təmasda olur. Daha sonra nəzarətçi dəqiq toxunma yerini müəyyən etmək üçün yaranan elektrik siqnallarını ölçür.
Xüsusi dizayn tələblərindən asılı olaraq, qoruyucu örtüklər, kənar lentlər, çevik kabellər və mexaniki dəstək komponentləri də daxil ola bilər.
Bu təzyiqə əsaslanan iş prinsipi təkcə rezistiv sensor ekranlara çılpaq əllə işləməyə imkan vermir, həm də onları əlcəklə işləməyə və müvafiq stilusların və ya sərt əşyaların istifadəsinə uyğunlaşdırır.
PCAP kapasitiv sensor panellərinin istehsalı keçirici izlər, optik səthlər, hizalanma dəqiqliyi və elektrik əlaqələri üzərində dəqiq nəzarət tələb edir.
İstehsal prosesi sensor materiallarından və struktur dizayndan asılı olaraq dəyişsə də, əsas istehsal mərhələləri adətən aşağıdakı addımları əhatə edir.
İstehsal prosesi qapaq şüşəsinin, sensor altlıqların, şəffaf keçirici materialların, Flexible Printed Circuits (FPC), yapışan lentlər və digər komponentlərin yoxlanılmasını əhatə edir. Materialın keyfiyyəti optik aydınlığa, elektrik performansına, laminasiya etibarlılığına və son məhsulun mexaniki gücünə birbaşa təsir göstərir. Sənaye layihələri üçün material seçimi avadanlığın iş mühitinə və mexaniki tələblərə əsasən müəyyən edilir.
Dizayn tələblərindən asılı olaraq, örtük şüşəsi kəsmə, kənar daşlama, qazma, cilalama və kimyəvi gücləndirmə kimi proseslərdən keçir. Xüsusi ipək ekranlı haşiyələr, loqolar, dekorativ naxışlar və montaj xüsusiyyətləri də tətbiq oluna bilər. Seçilmiş materialların və dizaynın uyğunluğuna uyğun olaraq, Parıltı Əleyhinə (AG), Yansıma Əleyhinə (AR), Barmaq İzi Əleyhinə (AF) və ləkəyə qarşı örtüklər kimi səth müalicələri tətbiq oluna bilər. Bu prosedurlar sensor ekranın müxtəlif işıqlandırma şəraitinə, təmizləmə prosedurlarına və estetik tələblərə uyğunlaşmasına kömək edir.
Kapasitiv sensorlar, tutum dəyişikliklərini aşkar etmək üçün xüsusi massivlərdə yerləşdirilən şəffaf keçirici elektrodları ehtiva edir. Elektrod izi nümunələri və marşrut dizaynları toxunma siqnallarının necə aşkarlandığını və nəzarətçiyə ötürüldüyünü müəyyən edir.
Sensor texnologiyasından asılı olaraq, istehsal prosesi fotolitoqrafiya, lazer emal, çap və ya digər uyğun üsulları əhatə edə bilər. İstehsal dəqiqliyi vacibdir, çünki keçirici izlərdəki qüsurlar toxunma performansına və məhsulun tutarlılığına mənfi təsir göstərə bilər.
Sensor FPC vasitəsilə sensor nəzarətçiyə elektriklə qoşulmalıdır. Bağlama prosesi dəqiq uyğunlaşma və idarə olunan emal şərtlərini tələb edir. Etibarlı elektrik əlaqələri əlaqə nasazlıqlarını minimuma endirməyə və sensor ilə nəzarətçi arasında sabit əlaqəni təmin etməyə kömək edir.
Qapaq şüşəsi və sensor uyğun şəffaf yapışdırıcıdan istifadə edərək birlikdə laminatlanır. Laminasiya keyfiyyəti məhsulun görünüşünə, optik performansına və mexaniki bütövlüyünə birbaşa təsir göstərir. İstehsal zamanı toz, qabarcıqlar, hizalanma sapmaları və yapışdırıcı qüsurlara ciddi nəzarət edilməlidir.
Tamamlanmış PCAP kapasitiv sensor panelləri görünüş, toxunma reaksiyası, elektrod davamlılığı və hədəf nəzarətçi ilə uyğunluq üçün yoxlamalardan keçir. Xüsusi layihələr üçün əlavə sınaqlara çox toxunma performansı, əlcəklə işləmə, su müdaxiləsi əməliyyatı, geniş temperaturda işləmə və Elektromaqnit Uyğunluq (EMC) testi daxil ola bilər.
Həddindən artıq mühəndislikdən və lazımsız xərc artımlarından qaçmaq üçün material seçimi ilk növbədə tətbiq ssenarisinə əsaslanmalıdır. Bu təkmil sınaqlar hər bir PCAP sensor paneli üçün standart konfiqurasiyalar kimi qəbul edilməməlidir.
4-telli rezistiv toxunma paneli adətən izolyasiya edən boşluq nöqtələri ilə ayrılmış çevik üst keçirici filmdən və alt keçirici substratdan ibarətdir.
Ümumi dizaynda, alt substrat X oxu elektrodlarını, üst film isə Y oxu elektrodlarını daşıyır. Təzyiq iki keçirici səthi təmasda etdikdə, nəzarətçi müvafiq elektrod dəstinə gərginlik tətbiq edir və toxunma koordinatlarını hesablamaq üçün yaranan siqnalları ölçür. İstehsal prosesinə ümumiyyətlə aşağıdakılar daxildir:
● Materialın Hazırlanması: Panel spesifikasiyası əsasında PET filmlərin, keçirici substratların, boşluq materiallarının, yapışan lentlərin və Çevik Çap Sxemlərinin (FPC) seçilməsi.
● Keçirici Layer Emalı: Rezistiv səthlərin və elektrodların hazırlanması üçün müvafiq istehsal proseslərindən istifadə.
● Aralıq nöqtəsinin formalaşması: Panel sıxılmadıqda keçirici təbəqələrin bir-birindən ayrı qalmasını təmin etmək üçün keçirici substratda vahid izolyasiya nöqtələrinin çapı.
● İpəkdən təmizləmə və Periferik Emal: Tələb olunduqda dekorativ haşiyələrin, izolyasiya naxışlarının və ya digər müəyyən edilmiş xüsusiyyətlərin istehsalı.
● Laminasiya və Montaj: Tələb olunan məsafəni və mexaniki xüsusiyyətləri qoruyarkən üst plyonka və alt substratın hizalanması və yığılması.
● FPC Bağlantısı və Təftişi: Elektrik birləşmələrinin tamamlanması, ardınca koordinatlar, müqavimət, görünüş və funksionallıq üçün yoxlamalar.
4 naqilli rezistiv toxunma paneli olduqca sərfəli bir həlldir.
5 naqilli rezistiv sensor panel 4 naqilli versiya ilə müqayisədə fərqli elektrod konfiqurasiyasına malikdir. Tipik bir dizaynda, aşağı keçirici substrat ölçmə elektrik sahəsini təyin edən dörd küncdə elektrodlarla sensor səthi kimi xidmət edir, üst keçirici film isə ilk növbədə gərginlik algılayıcı təbəqə kimi çıxış edir.
8 naqilli rezistiv sensor paneli daha sabit elektrik ölçmələrinə nail olmaq üçün əlavə bağlantılar əlavə etməklə ənənəvi 4 naqilli arxitekturaya əsaslanır.
Müvafiq sensor ekranın seçilməsi xüsusi proqram ssenarisindən asılıdır:
4 telli rezistiv toxunma panelləri ciddi xərc məhdudiyyətləri olan tətbiqlər üçün ən uyğundur.
5 naqilli rezistiv toxunma panelləri yüksək tezlikli əməliyyatlar, tez-tez əlaqə və gözlənilən uzun xidmət müddəti ilə əlaqəli sənaye tətbiqləri üçün olduqca idealdır.
8 telli rezistiv toxunma panelləri yüksək sabitliyin tələb olunduğu sərt mühitlər üçün uyğundur.
Müxtəlif sənaye mühitlərində toxunma performansı, davamlılıq, optik keyfiyyət və əməliyyat çevikliyinin birləşməsi üçün müxtəlif tələblər var.

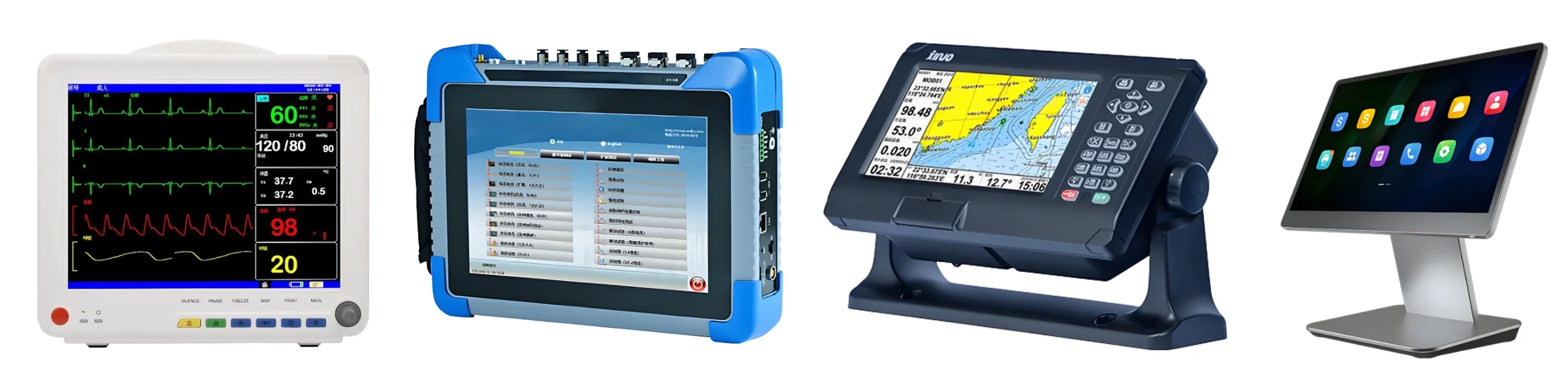

Sənaye Avtomatlaşdırılması və İnsan-Maşın İnterfeysləri (HMI)
Sənaye idarəetmə panelləri adətən sabit toxunma reaksiyası, etibarlı əməliyyat və avadanlıq idarəetmə sistemləri ilə uyğunluq tələb edir.
PCAP sensor ekranları şüşə səth, intuitiv əməliyyat və çox toxunma imkanları tələb edən interfeyslər üçün idealdır. Əksinə, rezistiv texnologiya təzyiqə əsaslanan giriş və ya müxtəlif əlcəklər və stiluslarla uyğunluq tələb edən tətbiqlər üçün uyğundur.
Tibbi Avadanlıq
Tibbi alətlər üçün asan təmizlənən səthlər, idarə olunan mexaniki ölçülər və etibarlı toxunma reaksiyası tələb olunur.
PCAP sensor panelləri hamar şüşə ön panel dizaynına malikdir, müqavimətli panellər isə təzyiq girişinin və xüsusi işarə alətləri ilə uyğunluğun prioritet olduğu alətlər üçün çox uyğundur.
Özünə xidmət köşkləri və sənaye avadanlıqları
Özünə xidmət köşkləri, avtomatlar, printerlər və avadanlıq interfeysləri fərdiləşdirilmiş örtük şüşəsi, montaj ölçüləri, FPC marşrutu və nəzarətçi uyğunluğu tələb edə bilər.
PCAP sensor panelləri müasir istifadəçi təcrübəsini təmin edir, halbuki rezistiv texnologiya xüsusi giriş tələbləri və ya ciddi xərc məhdudiyyətləri olan tətbiqlər üçün daha uyğundur.
Nəqliyyat və Xarici Avadanlıqlar
Dəmiryol sistemləri, dəniz elektronikası, doldurma stansiyaları və açıq hava idarəetmə terminalları tez-tez temperaturun dəyişməsi, nəmlik, vibrasiya və ya yüksək mühit işığı kimi problemlərlə üzləşirlər.
Bu tətbiqlərdə toxunma ekranı ümumi sistemin ayrılmaz hissəsi kimi qiymətləndirilməlidir. Qapaq şüşəsi, sızdırmazlıq dizaynı, yapışdırıcılar, nəzarət cihazının parametrləri, ekran parlaqlığı və mexaniki quraşdırma üsulları kimi amillər ümumi etibarlılığa təsir göstərir.
İstər PCAP, istərsə də rezistiv texnologiyadan istifadə etməsindən asılı olmayaraq, düzgün dizayn və təsdiqləmə olmadan onların təbii olaraq suya davamlı, günəş işığında oxuna bilən və ya ətraf mühitin mühafizəsi imkanlarına malik olduğunu güman etmək olmaz.
Müvafiq təchizatçı seçərkən aşağıdakı amilləri nəzərə almaq tövsiyə olunur:
● PCAP və rezistiv sensor panel strukturlarında təcrübə
● 4 telli, 5 naqilli və 8 naqilli rezistiv konfiqurasiyaların mövcudluğu
● Material seçimi və struktur fərdiləşdirmə qabiliyyəti
● Sensor istehsalı, silkələmə, laminasiya və montaj üzərində prosesə nəzarət
● FPC və toxunma nəzarətçiləri ilə uyğunluq
● Hərtərəfli keyfiyyətə nəzarət qeydləri və prosedurları ilə birlikdə ölçü dəqiqliyi
● Prototipləşdirmə dəstəyi və kütləvi istehsal ardıcıllığı
● Texniki kommunikasiyanın səmərəliliyi və uzunmüddətli təchizat qabiliyyəti
Biz OEM və ODM layihələri üçün fərdiləşdirilmiş sensor panel həlləri təqdim edirik, müştərilərə sensor panel strukturlarını, materiallarını, ölçülərini, elektrik birləşmələrini və tətbiq tələblərini hərtərəfli qiymətləndirməkdə kömək edirik.
Sizə PCAP kapasitiv toxunma panelləri və ya 4 telli, 5 naqilli və 8 naqilli rezistiv toxunma panelləri tələb olunsun, biz avadanlığının funksional, mexaniki və ətraf mühit tələblərinə cavab verən optimal mexaniki həlli seçə bilərik.
