Sənaye avadanlıqları çox vaxt müştərinin aparat platformasından asılı olaraq müxtəlif video interfeysləri tələb edir. Ənənəvi LCD nəzarətçi lövhələri adətən yalnız bir panel interfeysini dəstəkləyir, mühəndisləri müxtəlif layihələr üçün avadanlığı yenidən dizayn etməyə və ya bir neçə nəzarətçi lövhəsi almağa məcbur edir.

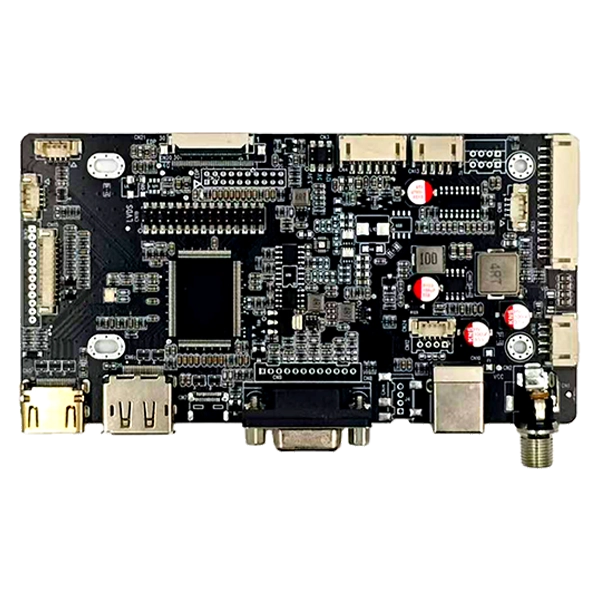

SKY-TDMHDMI və DP və VGA və Tip C-dən LVDS EDP İnterfeysi AD Boardinteqrasiya edərək bu məhdudiyyətləri aradan qaldırırHDMI, DisplayPort, VGA və USB Type-Cilə birlikdə video girişləriLVDS və eDPtək sənaye səviyyəli PCB-də çıxışları göstərin.
İstər yeni HMI hazırlayır, istər köhnə avadanlığı təkmilləşdirir, istərsə də daxili ekranı sənaye maşınlarına inteqrasiya edirsinizsə, bir nəzarətçi lövhəsi mühəndislik vaxtını, inventar dəyərini və məhsul mürəkkəbliyini azaldaraq çoxlu LCD konfiqurasiyaları dəstəkləyir.
Uzunmüddətli sənaye tətbiqləri üçün nəzərdə tutulmuş lövhə sabit təsvir keyfiyyəti, çevik enerji seçimləri və OEM avadanlıq istehsalçıları və sistem inteqratorları üçün hərtərəfli periferik interfeyslər təqdim edir.

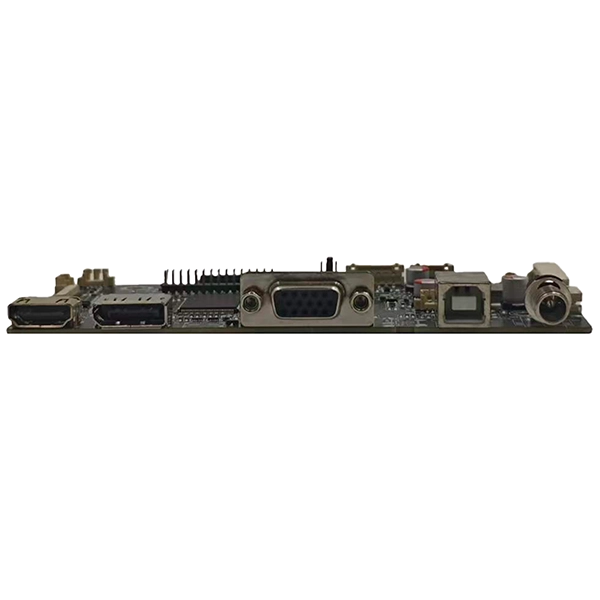

Bu Interface AD Board çoxsaylı daxiletmə variantlarını birləşdirir və günümüzün ən çox yayılmış video mənbələri ilə tam uyğundur:HDMI, DisplayPort (DP), VGA və USB Type-C (DP Alt Modu). Bu, müştərilərə əlavə çevirici lövhələrə ehtiyac olmadan müxtəlif host platformaları arasında problemsiz keçid etməyə imkan verir.

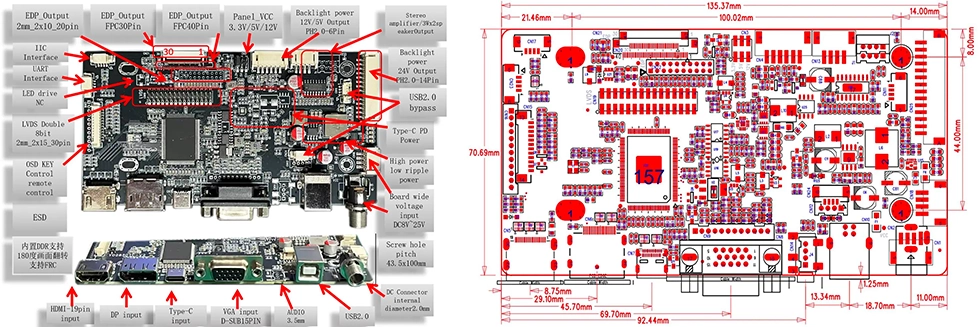

Bu HDMI və DP və VGA və C Tipi - LVDS EDP İnterfeysi AD Board hər iki əsas LCD interfeys standartlarına tam uyğun gəlir. Mövcud displey çıxış seçimlərinə iki kanallı 8-bit LVDS, 20-pin eDP, 30-pin eDP FPC və 40-pin eDP FPC daxildir. O, 7 düymlük ekranlardan tutmuş geniş formatlı displeylərə qədər geniş çeşiddə sənaye TFT LCD modulları üçün idealdır.
İstehlakçı səviyyəli displey lövhələrindən fərqli olaraq, bu HDMI və DP və VGA və Type-C to LVDS EDP Interface AD Board yüksək spesifikasiyalı və tələbkar sənaye tətbiqləri üçün xüsusi olaraq hazırlanmışdır. Onun əsas aparat xüsusiyyətlərinə geniş DC giriş gərginliyi daxildir (8V-25V), aşağı dalğalı sənaye enerjisi dizaynı, təkmilləşdirilmiş ESD (Elektrostatik Boşalma) mühafizəsi və uzunmüddətli sabit işləməyi təmin etmək üçün sənaye səviyyəli komponentlərin istifadəsi. Xarici parametrlər və yüksək temperatur şəraiti kimi mürəkkəb mühitlər üçün xüsusilə uyğundur və ardıcıl ekran sabitliyinə zəmanət verir.
Bu HDMI və DP və VGA və C Tipi LVDS EDP İnterfeysi AD lövhəsi mürəkkəb mühitlərdə işləyən sənaye məhsullarında geniş istifadə olunur. Tipik tətbiq ssenarilərinə sənaye HMI terminalları, açıq çərçivəli toxunma monitorları, CNC maşın interfeysləri, tibbi diaqnostika avadanlığı və maşın görmə sistemləri daxildir.
Hər bir nümayiş layihəsi unikaldır. Biz LCD panel uyğunluğunun yoxlanılması, proqram təminatının optimallaşdırılması, EDID (Genişləndirilmiş Ekran İdentifikasiyası Məlumatı) modifikasiyası, arxa işıq parametrlərinin tənzimlənməsi, xüsusi LVDS və eDP kabel dizaynı və PCB loqosunun çapı daxil olmaqla, hərtərəfli texniki dəstək xidmətləri təqdim edirik. Layihənizin standart nəzarətçi lövhəsi və ya tam fərdiləşdirilmiş həlli tələb etməsindən asılı olmayaraq, SKY-TDM məhsulun həyat dövrünün hər mərhələsində peşəkar mühəndislik dəstəyi təqdim edir.
| Maddə | Spesifikasiya |
| Video Girişi | HDMI, DisplayPort (DP), VGA, Type-C |
| Ekran Çıxışı | LVDS, eDP (20pin/30pin/40pin) |
| Panel Gərginliyi | 3.3V/5V/12V |
| Arxa işıq çıxışı | 5V/12V/24V |
| Audio | 3W x 2 Gücləndirici |
| Giriş gərginliyi | 8~28V |
| İşləmə temperaturu | -20°C ilə 80°C arasında |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TCOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Siqnal | Pin | Siqnal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Siqnal | Pin | Siqnal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Siqnal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Avadanlıq təchizatı yalnız təməldir; xidmət uzunmüddətli uğurun təminatıdır. SKY-TDM layihənizin işə salınmasını sürətləndirməyə və təchizat zəncirindəki problemləri tamamilə həll etməyə sadiqdir. Biz aşağıdakı əsas dəstəyi təqdim edirik:
- Uzun məhsul ömrü:Sabit və etibarlı kütləvi istehsal imkanları.
- Hərtərəfli Texniki Dəstək:LCD uyğunluq testi və xüsusi siqnal kabelləri ilə yardım.
- Çevik İstehsal Modeli:Aşağı MOQ (Minimum Sifariş Miqdarı) və sürətli texniki cavab.
- Hamısı bir yerdə ekran həlləri:Toxunma ekranları və LCD panellər müxtəlif ehtiyacları ödəmək üçün uyğunlaşdırılmış dəst kimi göndərilir.
A: Bəli. LVDS və ya eDP interfeysləri olan sənaye səviyyəli TFT LCD panelləri ilə uyğun gəlir. Biz sizin xüsusi panel modelinizə əsasən müvafiq birləşdiriciləri və proqram təminatını tövsiyə edə bilərik.
A: Şura dəstəkləyirHDMI, DisplayPort, VGA və USB Type-C(DP Alt Mode ilə), müxtəlif sənaye kompüterləri və quraşdırılmış sistemlərlə geniş uyğunluğu təmin edir.
A: Bəli. Biz zamanlama tənzimləmələri, EDID (Genişləndirilmiş Ekran İdentifikasiyası Məlumatı) konfiqurasiyası, yükləmə loqosunun fərdiləşdirilməsi və panel parametrlərinin optimallaşdırılması daxil olmaqla, hərtərəfli proqram təminatının fərdiləşdirilməsi xidmətləri təklif edirik.
A: Nəzarətçi lövhəsi geniş DC giriş diapazonunu dəstəkləyir8V - 25V, onu həm 12V, həm də 24V sənaye enerji təchizatı sistemləri ilə mükəmməl uyğunlaşdırır.
A: Bəli. Müştərilərimiz üçün qoş və oynat inteqrasiyasını təmin etmək üçün fərdiləşdirilmiş LVDS kabelləri, eDP FPC kabelləri, arxa işıq kabelləri və güc kəmərləri istehsal edirik.
A: Bəli. Biz PCB silkscreen loqo çapını, proqram təminatının fərdiləşdirilməsini, birləşdirici modifikasiyalarını, kabel birləşmələrini və tam ODM inkişaf xidmətlərini dəstəkləyirik.
A: LVDS çıxışı qədər dəstəkləyir1920×1080 @ 60Hz(iki kanallı 8 bit). eDP çıxışı qədər dəstəkləyir3840×2160 @ 60HzPanelin spesifikasiyası və kabel keyfiyyətindən asılı olaraq (4K UHD). 4K tətbiqləri üçün optimal bant genişliyi üçün eDP interfeysindən istifadə etməyi tövsiyə edirik.
A: Bəli. Lövhə mikroproqram konfiqurasiyası vasitəsilə 180° təsvirin fırlanmasını dəstəkləyir. 90°/270° fırlanma (portret rejimi) üçün biz proqram təminatını panelinizə və tətbiq tələblərinizə əsasən fərdiləşdirə bilərik. Sifariş verərkən oriyentasiya tələbinizi qeyd edin.
Etibarlı axtarırHDMI və DP və VGA və Tip C-dən LVDS EDP İnterfeysi AD Boardnövbəti daxil edilmiş ekran layihəniz üçün?
Ən uyğun həlli tövsiyə etmək üçün sorğu zamanı aşağıdakı məlumatları təqdim edin:
- LCD panel model nömrəsi
- Tələb olunan video giriş interfeysi (HDMI, DP, VGA və ya USB Type-C)
- Giriş gücü gərginliyi
- Arxa işıq tələbləri
- Təxmini illik miqdar
- OEM və ya proqram təminatının fərdiləşdirilməsi tələbləri
Mühəndislik komandamız spesifikasiyalarınızı nəzərdən keçirəcək və 24 iş saatı ərzində uyğun həll, texniki tövsiyələr və kotirovka təqdim edəcək.
