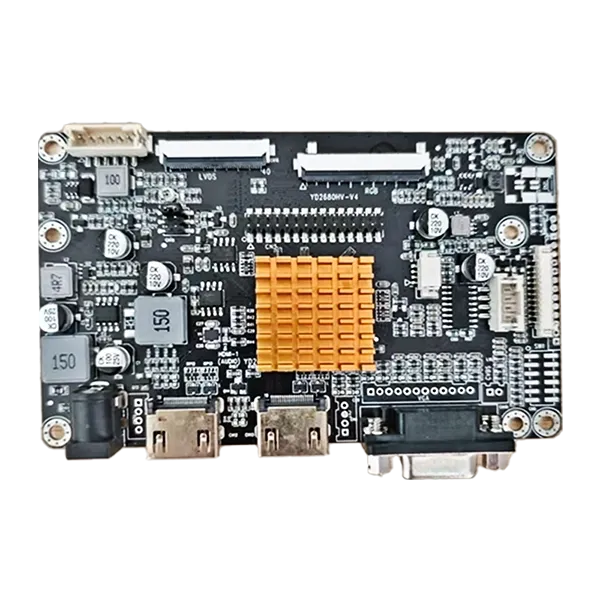

Müasir sənaye avadanlığı çevik displey interfeysləri, əla görüntü keyfiyyəti və məhsulun uzun ömür dövrləri tələb edir. Bizim2-HDMI-dən LVDS TTL Interface AD BoardHDMI siqnal mənbələrini sənaye TFT LCD panellərinə qoşmağa ehtiyacı olan OEM avadanlıq istehsalçıları üçün xüsusi olaraq hazırlanmışdır.
dəstəkləyənikili HDMI video girişi, nəzarətçi lövhəsi rəqəmsal siqnalları LVDS və ya TTL interfeyslərinə çevirərək onu bir çox istehsalçıların geniş çeşidli LCD panelləri üçün uyğun edir. Mövcud displeyinizi təkmilləşdirməyinizdən və ya yeni daxili sistem hazırlamağınızdan asılı olmayaraq, bu nəzarətçi lövhəsi etibarlı və sərfəli həll təklif edir.
İstehlakçı ekran lövhələrindən fərqli olaraq, sabit performans, əla EMC xüsusiyyətləri və uzunmüddətli komponent mövcudluğu ilə davamlı sənaye əməliyyatı üçün optimallaşdırılmışdır.
İkili HDMI Girişi:İki HDMI siqnal mənbəyi arasında keçidi dəstəkləyir, sistemin elastikliyini əhəmiyyətli dərəcədə artırır.
İkili LVDS və TTL Çıxışı:Həm LVDS, həm də RGB TTL (Paralel RGB) LCD panellərini dəstəkləyir, avadanlıqların yenidən dizayn xərclərini effektiv şəkildə azaldır.
Geniş LCD Uyğunluğu:7 ilə 32 düym arasında dəyişən sənaye TFT LCD panelləri ilə uyğun gəlir (xüsusi panel spesifikasiyası əsasında fərdiləşdirilə bilər).
Üstün Şəkil Keyfiyyəti:HD təsvirin işlənməsi, aşağı siqnal müdaxiləsi, stabil rəng performansı və sürətli cavab müddəti xüsusiyyətləri.
Sənaye səviyyəli dizayn:Sərt sənaye mühitləri və davamlı, uzunmüddətli istismar üçün hazırlanmışdır.
Çevik Firmware Konfiqurasiyası:LCD həlli, vaxt parametrləri, interfeys tərifləri və xüsusi müştəri tələbləri əsasında fərdiləşdirilmiş proqram təminatının hazırlanmasını dəstəkləyir.
Sənaye avtomatlaşdırılması, tibbi cihazlar, özünəxidmət köşkləri, rəqəmsal işarələr və quraşdırılmış displeylər üçün ideal olan bu lövhə bu sənayelərin tələbkar standartlarına qüsursuz cavab verir.
Tələb olunan sənaye mühitlərinə tab gətirmək üçün qurulmuş bu lövhə qabaqcıl siqnal və gərginlik qorunmasına malikdir. Siqnal müdaxiləsini və ekran qeyri-sabitliyini effektiv şəkildə aradan qaldırır, hətta ən mürəkkəb şəraitdə belə qüsursuz işləməyi təmin edir.
Sadəcə elektron komponentləri təmin edən nəzarətçi lövhə təchizatçılarından fərqli olaraq, biz tam ekran inteqrasiyası xidmətlərini təqdim etməyə həsr olunmuş peşəkar sensor ekran istehsalçısıyıq. Əsas imkanlarımıza aşağıdakılar daxildir:
Biz ideal sənaye səviyyəli LCD-nin seçilməsində, tutumlu və ya rezistiv sensor ekranların fərdiləşdirilməsində, LCD nəzarətçi lövhələrinin konfiqurasiyasında, LCD modulları üçün optik birləşmənin təmin edilməsində, qapaq şüşələrinin fərdiləşdirilməsində və uyğun LCD interfeys kabel birləşmələrinin təchiz edilməsində kömək edirik. Bu, satınalma mürəkkəbliyini əhəmiyyətli dərəcədə azaldır və məhsulun inkişaf dövrünü effektiv şəkildə qısaldır.
Biz LCD ayırdetmə konfiqurasiyası, LVDS pin xəritəsi, TTL vaxtı tənzimləmələri, proqram təminatının optimallaşdırılması, arxa işıq və parlaqlığa nəzarət, OSD menyu dilləri, başlanğıc loqosunun fərdiləşdirilməsi, kabel pin tərifləri, konnektor növünün fərdiləşdirilməsi və mexaniki montaj strukturu tələbləri daxil olmaqla hərtərəfli fərdiləşdirmə seçimlərini təklif edirik. Biz OEM və ODM layihələrində müştərilərlə əməkdaşlıq etməkdə çox maraqlıyıq.
Peşəkar sensor ekran fabriki olaraq biz istehsal prosesimizin hər bir addımına ciddi keyfiyyət idarəetməsini inteqrasiya edirik. Bizim istehsal sistemi sertifikatlarımıza daxildirISO 9001Keyfiyyət İdarəetmə Sistemi,ISO 13485Tibbi Cihazların Keyfiyyətini İdarəetmə Sistemi vəIATF 16949Avtomobil Keyfiyyət İdarəetmə Sistemi. Sabit işləməyi və müştərilərimizin ekran panelləri ilə mükəmməl uyğunluğu təmin etmək üçün hər bir nəzarətçi lövhəsi daşınmazdan əvvəl ciddi funksional sınaqdan keçir.
| Xüsusiyyət | Fayda |
| İkili HDMI Girişləri | Çevik video mənbəyi seçimi |
| LVDS və TTL Çıxışları | Çoxlu LCD interfeys növlərini dəstəkləyir |
| Sənaye komponentləri | Uzun xidmət müddəti |
| Stabil Siqnal Emalı | Minimum müdaxilə ilə aydın görüntü |
| Firmware Fərdiləşdirmə | Müxtəlif LCD panellərə uyğun gəlir |
| Kompakt PCB Dizaynı | Quraşdırılmış avadanlıqlara asan inteqrasiya |
| Uzunmüddətli Təchizat | Sənaye həyat dövrünün idarə edilməsi üçün idealdır |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TCOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | GÖZLƏMƏ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Siqnal | Pin | Siqnal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Siqnal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ON/OFF |
| 5 | 5V/12V(Tip) |
| 6 | 5V/12V(Tip) |
Bir çox sənaye layihələri LCD panel, sensor ekran, kabellər, proqram təminatı və nəzarətçi lövhəsi arasındakı uyğunluq problemləri səbəbindən uğursuz olur. Biz aşağıdakı xidmətləri göstərməklə bu riskləri aradan qaldırmağa kömək edirik:
- Tam ekran uyğun həllər
- LCD vaxt konfiqurasiyası
- İnterfeys yoxlanışı
- Toxunma uyğunluğu testi
- Məhsulun uzunmüddətli mövcudluğu
- Layihənizin həyat dövrü ərzində mühəndislik dəstəyi
Bu hərtərəfli xidmətlər məhsul tələblərinizə tam cavab vermək üçün nəzərdə tutulmuşdur. Komponentləri ayrı-ayrılıqda almaq əvəzinə, müştərilər tam təsdiqlənmiş ekran həllini alırlar. Bu, nəinki qiymətli mühəndislik və R&D vaxtına qənaət edir, həm də inkişaf risklərini əhəmiyyətli dərəcədə azaldır.
A: Bu 2-HDMI-dən LVDS TTL İnterfeysi AD lövhəsi LVDS və ya TTL interfeysləri ilə geniş çeşiddə sənaye TFT LCD panellərini dəstəkləmək üçün konfiqurasiya edilə bilər. Uyğunluğun yoxlanılması üçün xüsusi LCD model nömrənizi təqdim edin.
A: Bəli. Biz sizin LCD ayırdetmə qabiliyyətiniz, vaxt parametrləri, interfeys tərifi və xüsusi proqram tələbləri əsasında fərdiləşdirilmiş proqram təminatı təqdim edirik.
A: Bəli. OEM layihələri üçün biz yükləmə loqolarının, çoxdilli parametrlərin, OSD funksiyalarının və müxtəlif displey parametrlərinin fərdiləşdirilməsini dəstəkləyirik.
A: Bəli. Lövhə, tələbkar mühitlərdə uzunmüddətli, davamlı əməliyyat üçün xüsusi olaraq qurulmuş sənaye səviyyəli komponentlərlə dizayn edilmişdir.
A: Mütləq. Biz LCD panel, sensor ekran, nəzarətçi lövhəsi, kabellər, optik birləşmə və mexaniki inteqrasiyanı özündə birləşdirən birdəfəlik tam həlli təmin edə bilərik.
A: Bəli. Mühəndislik komandamız LCD uyğunluğu, proqram təminatının hazırlanması, interfeys konfiqurasiyası və layihə inteqrasiyası ilə köməklik göstərir.
Növbəti layihəniz üçün etibarlı HDMI-LVDS/TTL LCD nəzarətçi lövhəsi axtarırsınız?
Mühəndislik komandamız sizə ən uyğun idarəedici lövhəni tez bir zamanda uyğunlaşdırmağa və proqram təminatını konfiqurasiya etməyə kömək edəcək, xüsusi olaraq tətbiqinizə uyğunlaşdırılmış tam ekran həllini təmin edəcək. Sənaye səviyyəli LCD panelləri, sensor ekranları, nəzarətçi lövhələrini, optik birləşməni və OEM mühəndislik dəstəyini vahid təchizat zəncirinə inteqrasiya etməklə biz müştərilərə inkişaf dövrlərini qısaltmaq, inteqrasiya risklərini azaltmaq və bazara çıxma müddətini sürətləndirməkdə kömək etməyə çalışırıq.
