Bu gün sənaye avadanlıqları üçün kapasitiv sensor panelləri seçərkən, əsas diqqət adətən ekran ölçüsünə, toxunma nöqtələrinə, örtük şüşəsinə və optik laminasiyaya yönəldilir. Bununla belə, bir əsas texniki xüsusiyyəti nəzərdən qaçırmaq olmaz: toxunma siqnal interfeysi.
Sənaye kapasitiv sensor panelləri üçün USB və I²C arasındakı əsl fərq nədir? Və daha da əhəmiyyətlisi, layihəniz üçün düzgün interfeysi necə seçməlisiniz?
OEM və ODM müştəriləri üçün seçim əsasən ana sistemdən, nəzarətçi arxitekturasından, proqram mühitindən və mexaniki dizayndan asılıdır.
SKY-TDM USB, I²C və digər interfeys seçimlərini dəstəkləyən sənaye HMI-lər, tibbi cihazlar, quraşdırılmış sistemlər, smart terminallar və avtomatlaşdırma proqramları üçün fərdiləşdirilmiş kapasitiv sensor panellər təklif edir.
USB rabitə protokolundan istifadə edərək toxunma məlumatlarını host sisteminə ötürür. USB ən çox yayılmış periferik interfeyslərdən biri olduğundan sənaye kompüterlərinə, Windows/Linux/Android platformalarına, özünəxidmət köşklərinə, kommersiya displeylərinə və quraşdırılmış kompüterlərə qoşulmaq üçün ideal seçimdir.
USB-nin ən böyük üstünlüyü onun rahatlığıdır. İnkişaf qrupları əsas PCB-də xüsusi rabitə sxemləri dizayn etmədən toxunma panelini əsas sistemə asanlıqla qoşa bilər ki, bu da məhsulun hazırlanması vaxtını xeyli azaldır.
I²C, quraşdırılmış sistemlərdə ümumi serial rabitə interfeysidir.
I²C sensor panelləri I²C avtobusu vasitəsilə mikrokontrollerlər və ya prosessorlarla birbaşa əlaqə qurur, bu da onları xüsusi aparat dizaynları üçün ideal edir.
Məsələn, sənaye layihəsində artıq əsas idarəetmə lövhəsi varsa, adətən sensor nəzarətçini I²C vasitəsilə prosessora qoşmağa üstünlük verilir. Bu halda, I²C yalnız xarici periferiya deyil, aparat arxitekturasının ayrılmaz hissəsi kimi çıxış edir.
| Xüsusiyyət | USB Sensor Paneli | IIC Sensor Paneli |
| İnteqrasiya üsulu | Xarici periferik | Daxil edilmiş rabitə |
| Sənaye kompüteri | Əla | Daha az rahat |
| Daxili MCU | Mümkün | Əla |
| OS uyğunluğu | Ümumiyyətlə rahatdır | Sistem inteqrasiyasını tələb edir |
| İnkişaf | Bir çox PC əsaslı layihələr üçün daha sürətli | Aparat/firmware inkişafını tələb edir |
| PCB inteqrasiyası | Daha az birbaşa | Yüksək inteqrasiya |
| Kabel tətbiqi | Daha çevik | Qısa bağlantılar üçün daha uyğundur |
| Avadanlığın fərdiləşdirilməsi | Yaxşı | Əla |
| Tipik istifadə | HMI, köşk, PC əsaslı terminal | Daxili HMI, xüsusi avadanlıq |

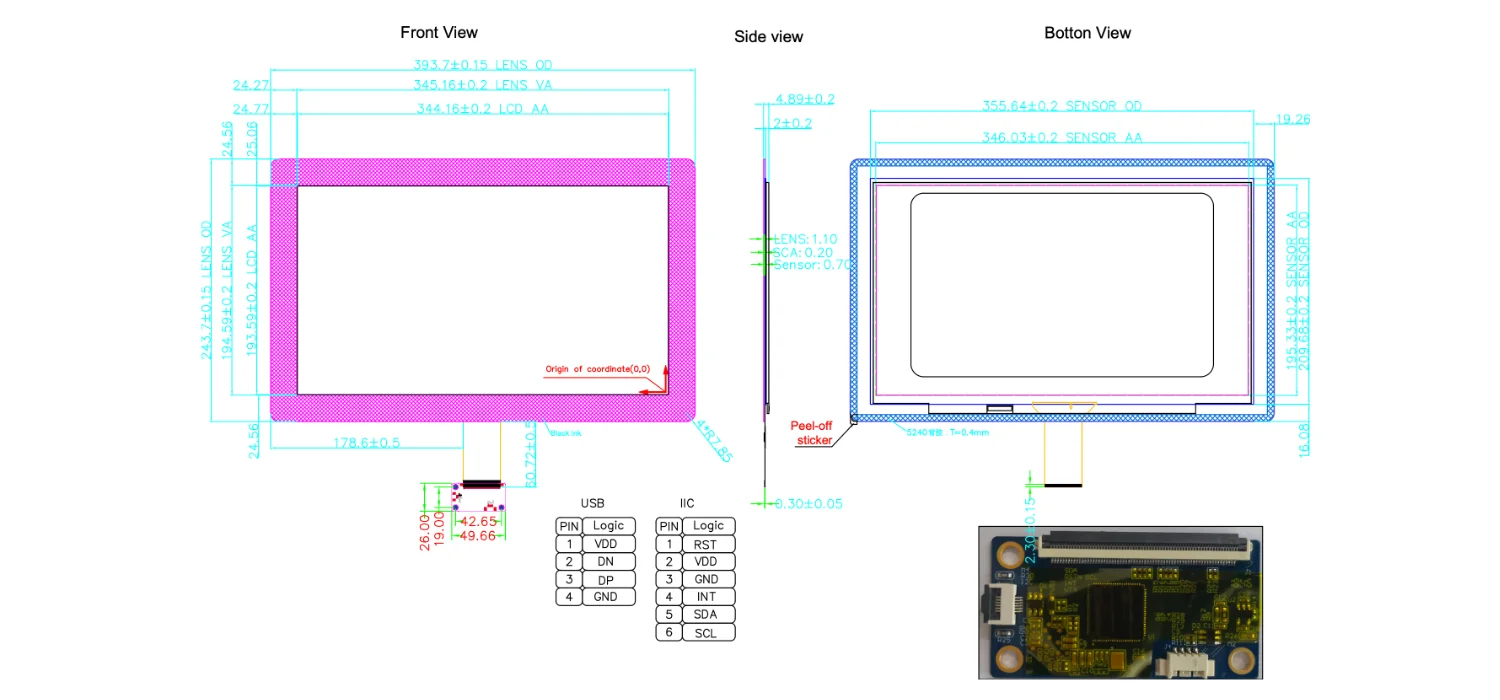

Buna görə eyni sensor panel ölçüsü həm USB, həm də IIC versiyalarında mövcud ola bilər.
Toxunma texnologiyası oxşar ola bilər, lakin sistemin inteqrasiya üsulu fərqlidir.
●Daha Asan İnteqrasiya: Sənaye HMI sistemləri üçün USB sensor panelləri inteqrasiya etmək daha asandır, çünki host platforması artıq USB-ni dəstəkləyir.
●Əla Platforma Uyğunluğu: Bazardakı əsas əməliyyat sistemləri USB-ni yerli olaraq dəstəkləyir və onu Windows, Android və Linux üçün standart interfeys edir.
●Müstəqil HMI Sistemləri üçün idealdır: Müstəqil kompüterlərdən və ya quraşdırılmış kompüterlərdən istifadə edərkən, USB rahat rabitə əlaqəsi təmin edir.
●Sürətləndirilmiş İnkişaf: Layihənin ilkin mərhələlərində USB xüsusi rabitə interfeyslərini əvvəlcədən inkişaf etdirməyə ehtiyac olmadan toxunma panelinin yararlılığını tez qiymətləndirməyə imkan verir.
●Daxili İnteqrasiya üçün nəzərdə tutulmuşdur: Sensor panel birbaşa quraşdırılmış sistemə inteqrasiya edildikdə, I²C interfeysi ən uyğun seçimdir.
●Sadə Avtobus Arxitekturası: I²C məhdud interfeys resurslarına malik quraşdırılmış PCB-lər üçün olduqca cəlbedici olan iki naqilli rabitə strukturundan istifadə edir.
●Daha böyük Avadanlıq Nəzarəti: Öz idarəetmə lövhələrini və proqram təminatını müstəqil şəkildə inkişaf etdirən müştərilər üçün I²C interfeysi toxunma rabitəsi arxitekturasına daha çox nəzarəti təmin edir.
●Fərdiləşdirilmiş Cihazlar üçün idealdır: I²C sensor panel və əsas idarəetmə lövhəsinin sinxron şəkildə tərtib edildiyi OEM cihazları üçün xüsusilə faydalıdır.
Fərqli interfeyslər fərqli üstünlüklər təklif edir və heç bir tək toxunma interfeysi bütün sənaye HMI ssenarilərinə uyğun gəlmir. Aşağıdakı təlimatlara müraciət edə bilərsiniz:
●Sənaye kompüterləri + Sensor Panellər: USB ümumiyyətlə daha əlverişli seçimdir.
●MCUs + Daxili Sensor Panellər: I²C adətən optimal seçimdir.
●Xüsusi İdarəetmə lövhələri: I²C daha dərin aparat inteqrasiyasını təmin edir.
●Rapid Prototyping: USB ilkin sınaq və qiymətləndirməni sadələşdirə bilər.
●Kütləvi İstehsal: Həm USB, həm də I²C etibarlıdır; yekun qərar faktiki aparat və proqram arxitekturasına əsaslanmalıdır.
Bizim toxunma panellərimiz hazırda sənaye HMI və quraşdırılmış tətbiqlər üçün müxtəlif ekran ölçülərini əhatə edən müxtəlif USB/I²C kapasitiv sensor panel məhsulları təklif edir.
Bu çox vacib sualdır.
Rabitə interfeysi toxunma məlumatlarının ötürülməsinə cavabdeh olsa da, ümumi toxunma təcrübəsi bir çox amillərin birləşməsi ilə müəyyən edilir. Bunlara ilk növbədə aşağıdakılar daxildir: toxunma sensoru dizaynı, toxunma IC, mikroproqram, sensor marşrutlaşdırma, örtük şüşəsi qalınlığı, toxunma əlcək dəstəyi, EMI/ESD mühiti, optik laminasiya prosesi və host sistemi. Buna görə də, USB və I²C arasında seçim etmək sənaye sensor panelinin hazırlanmasında sadəcə bir addımdır və toxunma performansına təsir göstərmir.
Layihə dizaynının əvvəlində aşağıdakı beş əsas məqama əsaslanaraq müvafiq interfeysi təyin edə bilərsiniz:
●Host Platformasını yoxlayın: Sensor panel sənaye kompüterinə, Android anakartına, Linux sisteminə və ya MCU-ya qoşulacaqmı?
●Əsas Nəzarətçini yoxlayın: Anakart artıq USB və ya I²C interfeyslərini təmin edirmi?
●Mexaniki Strukturu Yoxlayın: Sensor panel nəzarətçisi harada yerləşdiriləcək? FPC və ya lent kabeli nə qədər uzun olmalıdır? Bağlayıcı harada quraşdırılacaq?
●Proqram Mühitini Yoxlayın: İnkişaf komandası artıq lazımi sürücü və ya proqram təminatı dəstəyinə malikdirmi?
●İstehsal Planını yoxlayın: Əgər məhsul kütləvi istehsala daxil olmaq üzrədirsə, son PCB dizaynından əvvəl interfeys seçimi təsdiqlənməlidir.
Peşəkar sənaye sensor paneli yalnız ekran ölçüsünə görə seçilməməlidir. Tam həll aşağıdakı elementlərin hərtərəfli nəzərdən keçirilməsini tələb edir:
Toxunma Texnologiyası → Sensor → Nəzarətçi IC → İnterfeys → Qapaq şüşəsi → FPC → Mikroproqram → Mexaniki İnteqrasiya → Tətbiq mühiti
Bu vahid yanaşma sənaye avadanlıqları, tibbi cihazlar, avtomatlaşdırma sistemləri və uzunmüddətli istismar üçün nəzərdə tutulmuş digər məhsullar üçün xüsusilə vacibdir.
Buna görə də, düzgün interfeys mütləq ən yüksək spesifikasiyalara malik deyil, müştərinin tam məhsuluna etibarlı şəkildə inteqrasiya oluna bilən interfeysdir.
Əgər siz sənaye HMI-ləri, tibbi cihazlar, avtomatlaşdırma sistemləri, özünəxidmət köşkləri və ya quraşdırılmış məhsullar inkişaf etdirirsinizsə, lütfən, sensor ekran ölçüsünü, host platformasını, əməliyyat sistemini, mexaniki təsvirləri və interfeys tələblərini təqdim edin.
SKY-TDMsensor panellər layihəniz üçün ən uyğun sensor paneli və interfeys konfiqurasiyasını tövsiyə edə bilər.
Fərdi USB, I²C və ya birləşdirilmiş USB + I²C kapasitif toxunma spanel həlləri üçün bu gün bizimlə əlaqə saxlayın.
