HDMI-dan TTL interfeysinə AD lövhəsi sənaye LCD inteqrasiyasını necə sadələşdirə bilər

Etibarlı siqnal çevrilməsinə ehtiyacı olan OEM ekran layihələri üçünHDMI - TTL interfeysi AD lövhəsi-danSKY-TDMHDMI video mənbələrini TTL/RGB TFT LCD panelləri ilə birləşdirmək üçün praktiki yol təqdim edir. Tənzimlənən panel gərginliyi, inteqrasiya olunmuş LED arxa işığına nəzarət, fərdiləşdirilə bilən proqram təminatı və yığcam sənaye dizaynı onu quraşdırılmış avadanlıqlar, HMI terminalları, tibbi alətlər, laboratoriya cihazları və digər məhdud məkan displey proqramları üçün uyğun edir.

HDMI-TTL interfeysi AD lövhəsi TTL/RGB siqnalından istifadə edərək HDMI video mənbəyi ilə uyğun TFT LCD panel arasında nəzarət körpüsü rolunu oynayır. Avadanlıq istehsalçıları üçün bu tip nəzarətçinin dəyəri əsas siqnal çevrilməsindən kənara çıxır. Panel gərginliyinin seçimi, displey vaxtı, arxa işığın idarə edilməsi, interfeys uyğunluğu, proqram təminatının konfiqurasiyası və PCB etibarlılığı bütün quraşdırılmış displey sisteminin uğuruna təsir edə bilər. SKY-TDM həlli çoxsaylı TTL interfeys konfiqurasiyalarını, 3.3V/5V panel gərginliyinin tənzimlənməsini, inteqrasiya olunmuş LED arxa işığına nəzarəti, fərdiləşdirilə bilən proqram təminatını və 8-18V DC güc girişini dəstəkləyir. Bu xüsusiyyətlər mühəndislərə əlavə sxemləri azaltmağa, naqilləri sadələşdirməyə, LCD inteqrasiyasını sürətləndirməyə və daha çevik sənaye ekran məhsullarını inkişaf etdirməyə kömək edir.

Mündəricat

1. HDMI to TTL interfeysi AD lövhəsi nədir?
2. Niyə HDMI-dan TTL-yə çevrilmə TFT LCD layihələri üçün vacibdir?
3. Qiymətləndirmək üçün əsas xüsusiyyətlər hansılardır?
4. Əsas Texniki Spesifikasiyalar
5. Lövhə Harada İstifadə Olunur?
6. Mühəndislər LCD inteqrasiyasına necə yanaşmalıdırlar?
7. Fərdiləşdirmə layihənin uyğunluğunu necə artırır?
8. Tez-tez verilən suallar
9. Nəticə və Layihə Dəstəyi

HDMI to TTL interfeysi AD lövhəsi nədir?

HDMI To TTL Interface AD ​​Board, HDMI mənbəyindən video məlumatı uyğun TTL/RGB TFT LCD panelin emal edə biləcəyi siqnal formatına çevirən LCD nəzarətçidir. HDMI kompüterlər, quraşdırılmış sistemlər, sənaye nəzarətçiləri və digər müasir rəqəmsal video mənbələri tərəfindən geniş istifadə olunur, bir çox TFT LCD panelləri paralel RGB və ya TTL interfeyslərindən istifadə edir.

Müvafiq nəzarətçi olmadan, mühəndislər ana sistemi yenidən dizayn etməli və ya əlavə siqnal çevirmə sxemi hazırlamalı ola bilər. Xüsusi nəzarətçi lövhəsi daha birbaşa inteqrasiya yolunu təmin edir və siqnalın işlənməsini, panel gücünün idarə edilməsini, vaxt konfiqurasiyasını və arxa işıq nəzarətini bir kompakt həlldə birləşdirə bilər.

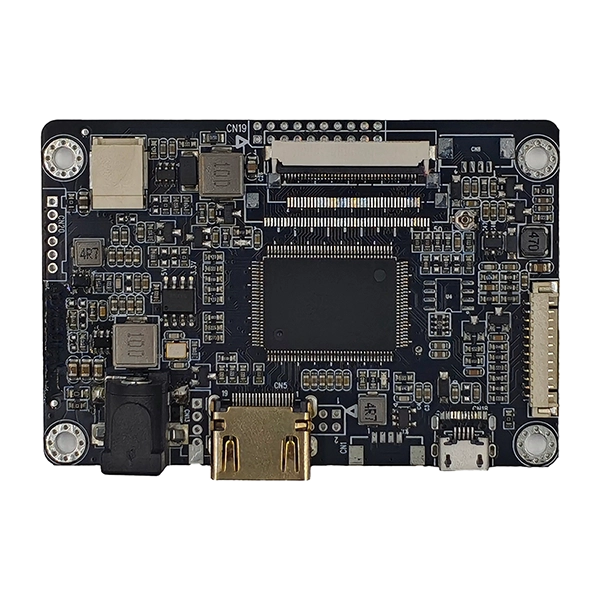

SKY-TDM HDMI to TTL Interface AD ​​Board xüsusi olaraq sənaye LCD inteqrasiyası üçün nəzərdə tutulmuşdur. Məhsulun spesifikasiyasına əsasən, o, TTL/RGB displey çıxış konfiqurasiyalarını, tənzimlənən 3.3V və ya 5V panel gərginliyini, inteqrasiya olunmuş LED sürücüsünü, fərdiləşdirilə bilən proqram təminatını və 8-18V DC enerji təchizatı diapazonunu dəstəkləyir.

Niyə HDMI-dan TTL-yə çevrilmə TFT LCD layihələri üçün vacibdir?

Displey inteqrasiyası çox vaxt düzgün fiziki ölçülərə malik LCD-nin seçilməsindən daha çoxunu əhatə edir. Mühəndislər həmçinin video mənbəyi, interfeys, gərginlik, vaxt, arxa işıq, birləşdirici və mexaniki quruluşa uyğun olmalıdır.

Müvafiq HDMI-to-TTL nəzarətçisi bir neçə ümumi inteqrasiya problemlərini həll etməyə kömək edə bilər:

• İnterfeys uyğunluğu:Bu, HDMI video mənbələri və TTL/RGB TFT panelləri arasında praktik əlaqə təmin edir.
• Güc uyğunluğu:Tənzimlənən panel gərginliyi müxtəlif LCD elektrik tələblərini yerinə yetirməyə kömək edir.
• Arxa işığın idarə edilməsi:İnteqrasiya edilmiş LED arxa işıq nəzarəti ayrıca sürücü dövrəsinə ehtiyacı azaldır.
• Firmware uyğunlaşması:Ekranın vaxtı və digər parametrlər xüsusi LCD modelləri üçün fərdiləşdirilə bilər.
• Kompakt quraşdırma:Mühafizə sahəsinin məhdud olduğu yerlərdə kiçik nəzarətçi planı dəyərli ola bilər.
• İnkişaf səmərəliliyi:Hazır nəzarətçi arxitekturası OEM komandası tərəfindən tələb olunan displey-interfeys inkişafının həcmini azalda bilər.

Qiymətləndirmək üçün əsas xüsusiyyətlər hansılardır?

1. Çoxsaylı TTL/RGB İnterfeys Konfiqurasiyaları

Fərqli TFT panelləri fərqli FPC pin təyinatlarından və siqnal konfiqurasiyalarından istifadə edə bilər. Lövhə 40-pin və 50-pin RGB konfiqurasiyaları daxil olmaqla bir neçə interfeys tənzimləməsini dəstəkləyir və mühəndislərə uyğun panelləri seçərkən daha çox çeviklik verir.

2. Tənzimlənən Panel Gərginliyi

Nəzarətçi seçilə bilən 3.3V və 5V panel çıxış gərginliyini dəstəkləyir. Bu vacibdir, çünki uyğun olmayan bir gərginliyin verilməsi ekranın qeyri-sabitliyinə və ya potensial olaraq panel elektronikasına zərər verə bilər. Gərginlik seçimi həmişə LCD istehsalçısının elektrik xüsusiyyətlərinə uyğun olaraq yoxlanılmalıdır.

3. İnteqrasiya edilmiş LED arxa işıq sürücüsü

Daxili arxa işığın idarə edilməsi sxemi eyni lövhədə displey nəzarəti və LED arxa işığı idarəetməsini birləşdirərək sistem arxitekturasını sadələşdirir. Arxa işıqlandırma interfeysi sistem səviyyəsində idarəetmə üçün güc, ON/OFF və PWM/Vadj ilə əlaqəli əlaqələri təmin edir.

4. Fərdiləşdirilə bilən proqram təminatı

LCD panelləri şəkilləri düzgün göstərmək üçün müvafiq vaxt parametrləri tələb edir. Mikroproqramın fərdiləşdirilməsi layihə tələblərindən asılı olaraq həlletmə, vaxt, displey oriyentasiyası, yükləmə loqosu və OSD konfiqurasiyası kimi parametrləri əhatə edə bilər.

5. Sənaye yönümlü dizayn

Sənaye avadanlığı davamlı işləyə bilər və elektrik müdaxiləsi, temperatur dəyişikliyi və məkan məhdudiyyətləri ilə üzləşə bilər. Nəzarətçi sabit enerji idarəçiliyi, optimallaşdırılmış siqnal marşrutu və tələbkar quraşdırılmış tətbiqləri dəstəkləmək üçün EMI şüurlu mühəndislik ilə hazırlanmışdır.

Əsas Texniki Spesifikasiyalar

Aşağıdakı cədvəl HDMI To TTL Interface AD ​​Board-un dərc edilmiş əsas xüsusiyyətlərini ümumiləşdirir:

Mühəndislər sifariş verməzdən və ya kütləvi istehsala başlamazdan əvvəl seçilmiş LCD panelə qarşı tam elektrik, vaxt, mexaniki və birləşdirici spesifikasiyaları təsdiqləməlidirlər.

Lövhə Harada İstifadə Olunur?

Yığcam arxitektura və konfiqurasiya edilə bilən displey interfeysi HDMI to TTL Interface AD ​​Board-u müxtəlif quraşdırılmış proqramlar üçün faydalı edir. Tipik istifadə hallarına aşağıdakılar daxildir:

• Sənaye HMI:Sənaye kompüterlərini və ya nəzarətçiləri yığcam TFT operator displeylərinə qoşun.
• Tibbi alətlər:Diaqnostika, monitorinq və laboratoriya avadanlığı üçün ekran interfeysi təmin edin.
• Portativ sınaq avadanlığı:PCB sahəsinin və gücün idarə edilməsinin vacib olduğu yerlərdə kompakt displeyləri dəstəkləyin.
• Bina avtomatlaşdırılması:Nəzarət və monitorinq terminallarında istifadə olunan sürücü ekran modulları.
• Təhlükəsizlik avadanlıqları:TFT displeyləri kompakt monitorinq və nəzarət cihazlarına inteqrasiya edin.
• Daxili terminallar:Fərdi sənaye və ağıllı cihazlar üçün HDMI-TTL bağlantısı təmin edin.

Bu proqramlar ümumiyyətlə oxşar tələbləri bölüşür: sabit təsvir ötürülməsi, proqnozlaşdırıla bilən panel uyğunluğu, yığcam quraşdırma və son LCD konfiqurasiyasına uyğunlaşdırıla bilən nəzarətçi.

Mühəndislər LCD inteqrasiyasına necə yanaşmalıdırlar?

Etibarlı ekran layihəsi sadəcə giriş konnektoru əsasında nəzarətçi seçməkdənsə, LCD panelin spesifikasiyası ilə başlamalıdır. Strukturlaşdırılmış uyğunluq yoxlanışı sonrakı inkişafda bahalı yenidən dizaynların qarşısını ala bilər.

1. LCD modelini müəyyənləşdirin:Dəqiq panel hissə nömrəsini və məlumat cədvəlini təsdiqləyin.
2. İnterfeysi yoxlayın:Panelin tələb olunan TTL/RGB pin konfiqurasiyasından istifadə edib-etmədiyini yoxlayın.
3. Gərginliyi təsdiqləyin:Nəzarətçinin panel gərginlik parametrlərini LCD spesifikasiyası ilə uyğunlaşdırın.
4. Vaxtı yoxlayın:Piksel saatını, üfüqi vaxtı, şaquli vaxtı, sinxronizasiyanı və əlaqəli parametrləri yoxlayın.
5. Arxa işığı uyğunlaşdırın:LED gərginliyini, cərəyanını, PWM tələblərini və konnektor konfiqurasiyasını təsdiqləyin.
6. Mexanik detalları yoxlayın:FPC oriyentasiyasını, birləşdirici mövqeyini, lövhənin ölçülərini və montaj tələblərini yoxlayın.
7. Tam montajı sınayın:Şəklin sabitliyini, başlanğıc davranışını, parlaqlığa nəzarəti, temperatur performansını və uzunmüddətli əməliyyatı qiymətləndirin.

LCD məlumat cədvəlinin, nəzərdə tutulan tətbiqin, giriş mənbəyinin və əlavə məhdudiyyətlərin nəzarətçi təchizatçısına təqdim edilməsi uyğunlaşma prosesini xeyli daha səmərəli edə bilər.

Fərdiləşdirmə layihənin uyğunluğunu necə artırır?

Standart nəzarətçi lövhələri ümumi tətbiqlər üçün faydalıdır, lakin OEM məhsullarında tez-tez ümumi konfiqurasiya ilə həll edilə bilməyən tələblər olur. Firmware və hardware fərdiləşdirmə buna görə də ekran inkişafının mühüm hissəsi ola bilər.

SKY-TDM aşağıdakıları daxil edə bilən fərdiləşdirmə seçimlərini təqdim edir:

• LCD həlli və vaxt konfiqurasiyası
• Ekran kadr sürəti və şəkil parametrlərinin tənzimlənməsi
• Yükləmə loqosu və başlanğıc interfeysinin fərdiləşdirilməsi
• OSD menyu konfiqurasiyası
• Ekran oriyentasiyasının tənzimlənməsi
• TTL/RGB kabel və FPC konnektorunun uyğunluğu
• Arxa işığın parlaqlığı və güc ardıcıllığının optimallaşdırılması
• PCB ipək ekranı və özəl etiketli fərdiləşdirmə
• Mexanik montaj uyğunlaşması

Bu yanaşma, müəyyən edilmiş LCD modeli, fərdiləşdirilmiş korpus və ya uzun məhsul ömrü dövrü ilə avadanlıq inkişaf etdirən OEM istehsalçıları üçün xüsusilə faydalıdır. SKY-TDM həmçinin sensor panelləri, LCD displeyləri və LCD sürücü lövhələrini əhatə edən daha geniş displey inteqrasiya imkanlarını təmin edir ki, bu da çoxkomponentli mənbəni sadələşdirməyə kömək edə bilər.

Tez-tez verilən suallar

S1: Hansı LCD panellər HDMI-TTL interfeysi AD lövhəsi ilə işləyə bilər?

Lövhə uyğun TTL/RGB TFT LCD panelləri üçün nəzərdə tutulmuşdur. Uyğunluq panelin interfeysi, həlli, vaxtı, gərginliyi, birləşdiricisi və arxa işıq tələblərindən asılıdır. Dəqiq LCD modelinin təqdim edilməsi mühəndis qrupuna uyğunluğu yoxlamağa kömək edir.

S2: Mikroproqram xüsusi LCD üçün fərdiləşdirilə bilərmi?

Bəli. Mikroproqram layihə tələblərinə uyğun olaraq fərdiləşdirilə bilər, o cümlədən ekran vaxtı, ayırdetmə, oriyentasiya, başlanğıc loqosu və OSD ilə əlaqəli parametrlər.

S3: Lövhədə arxa işıq sürücüsü varmı?

Bəli. Nəzarətçi əlavə xarici işıqlandırma idarəetmə moduluna ehtiyacı azaltmağa kömək edən inteqrasiya olunmuş LED arxa işıq sürücüsünü ehtiva edir.

S4: Nəzarətçi hansı panel gərginliyini dəstəkləyir?

Nəşr edilmiş spesifikasiyalar seçilə bilən 3.3V və 5V panel gərginlik seçimlərini göstərir. Düzgün parametr LCD istehsalçısının spesifikasiyasına uyğun seçilməlidir.

S5: Lövhə sənaye avadanlıqları üçün uyğundurmu?

Bəli. Məhsul HMI terminalları, tibbi avadanlıq, laboratoriya alətləri, portativ sınaq cihazları və daxili idarəetmə sistemləri kimi sənaye yönümlü tətbiqlər üçün nəzərdə tutulmuşdur. Onun dərc edilmiş işləmə temperaturu diapazonu -20°C ilə 80°C arasındadır.

S6: SKY-TDM uyğun kabelləri təmin edə bilərmi?

Bəli. SKY-TDM fərdiləşdirilmiş TTL/RGB siqnal kabelləri və FPC bağlantıları daxil olmaqla, ekran inteqrasiyası layihələri üçün interfeys və kabel uyğunluğunu dəstəkləyir.

S7: OEM müştəriləri fərdi brendinq tələb edə bilərmi?

Bəli. Mövcud fərdiləşdirməyə PCB ipək ekran işarələri, xüsusi etiketli qablaşdırma, eksklüziv proqram təminatı və digər layihəyə xas tələblər daxil ola bilər.

Nəticə və Layihə Dəstəyi

Düzgün displey nəzarətçisinin seçilməsi daxili LCD layihəsinin səmərəliliyinə və etibarlılığına əhəmiyyətli dərəcədə təsir göstərə bilər. HDMI-TTL İnterfeysi AD Board HDMI video mənbələri və TTL/RGB TFT panelləri arasında praktik körpü təmin edir, eyni zamanda siqnalın çevrilməsini, panelin gücünün idarə edilməsini, arxa işığın idarə edilməsini və proqram təminatının konfiqurasiyasını yığcam bir həlldə birləşdirir. OEM istehsalçıları üçün vaxtı, proqram təminatını, kabelləri, birləşdiriciləri və mexaniki detalları fərdiləşdirmək imkanı məhsulun inkişafını daha da sadələşdirə və sabit uzunmüddətli istehsalı dəstəkləyə bilər.

Əgər siz sənaye HMI, tibbi alət, laboratoriya cihazı, portativ test cihazı və ya digər daxili displey məhsulu inkişaf etdirirsinizsə, SKY-TDM LCD modelinizi və sistem tələblərinizi qiymətləndirməyə kömək edə bilər. HDMI To TTL Interface AD ​​Board və ya kəşf edinbizimlə əlaqə saxlayınuyğun displey nəzarətçi həllini müzakirə etmək üçün LCD məlumat cədvəliniz, tələb olunan interfeys, kəmiyyət və fərdiləşdirmə tələbləri ilə.
