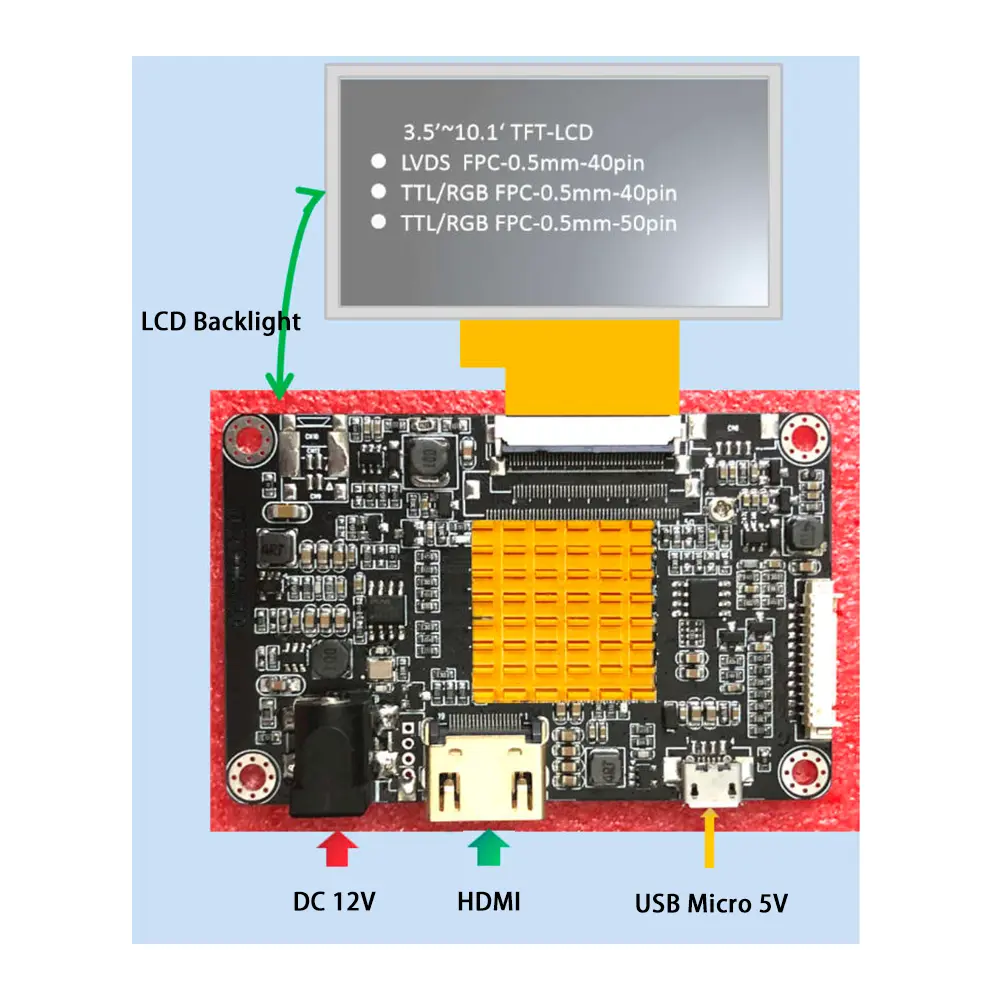

Sənaye avadanlıqları üçün displey nəzarətçisinin seçilməsi sadəcə olaraq video siqnalları çevirməkdən daha çox tələb edir. Uzunmüddətli sabitlik, müxtəlif LCD panellərlə uyğunluq, çevik fərdiləşdirmə və etibarlı texniki dəstək eyni dərəcədə vacibdir. SKY-TDMHDMI-dan TTL interfeysinə AD lövhəsisənaye TFT LCD-lər üçün etibarlı ekran idarəetmə həlli axtaran OEM istehsalçıları üçün xüsusi olaraq hazırlanmışdır.
Sənaye səviyyəli arxitektura əsasında dizayn edilmiş bu nəzarətçi standart HDMI siqnallarını TTL/RGB çıxışına çevirir və müasir quraşdırılmış sistemlərə geniş çeşiddə TFT LCD panelləri idarə etməyə imkan verir. Lövhə müxtəlif FPC konfiqurasiyaları, tənzimlənən panel təchizatı gərginlikləri, inteqrasiya olunmuş LED arxa işığı nəzarəti və fərdiləşdirilə bilən vaxt parametrləri daxil olmaqla, müxtəlif TTL interfeyslərini dəstəkləyir, bu da onu həm standart, həm də fərdiləşdirilmiş LCD modulları üçün uyğun edir.
İstehlakçı displey nəzarətçi lövhələrindən fərqli olaraq, bu həll tələbkar sənaye mühitlərində davamlı işləmək üçün hazırlanmışdır. Stabil enerji idarəetməsi, optimallaşdırılmış siqnal bütövlüyü və diqqətlə hazırlanmış PCB marşrutlaşdırma EMI-ni minimuma endirir və hətta elektrik səs-küylü tətbiqlərdə belə etibarlı görüntü ötürülməsini təmin edir.
Avadanlıq istehsalçıları üçün inkişaf çevikliyi eyni dərəcədə vacibdir. SKY-TDM müştəri tələblərinə uyğun olaraq proqram təminatının fərdiləşdirilməsini, displey parametrlərinin tənzimlənməsini, kabel dizaynını, birləşdirici modifikasiyalarını, OSD fərdiləşdirməsini, loqo konfiqurasiyasını və ekranın optimallaşdırılmasını təmin edir. İstər 5 düymlük əl terminalını, istərsə də daha böyük sənaye operator panelini birləşdirməkdən asılı olmayaraq, mühəndislər məhsulun inkişafını sürətləndirməklə yanaşı, avadanlıqların yenidən dizaynını azalda bilərlər.
SKY-TDM-nin sənaye LCD həlləri təcrübəsi ilə dəstəklənən müştərilər panel seçimindən istehsala qədər hərtərəfli mühəndislik dəstəyi alır, uyğunluğu, uzun məhsul ömrü dövrlərini və sənaye layihələri üçün sabit təchizatı təmin edir.
- Təmiz Sənaye Səviyyəli Sabitlik:Optimallaşdırılmış enerji idarəetməsi və anti-EMI sxemi sənaye mühitinin müdaxiləsinə müqavimət göstərir, ekranın təhrif edilməsi və ya siqnalın kəsilməsi olmadan 24/7 fasiləsiz sabit işləməyi dəstəkləyir.
- Plug-and-Play HDMI-TTL Dönüşüm:Müasir HDMI siqnal mənbələrini və ənənəvi TTL/RGB TFT ekranlarını birləşdirərək, əsas sənaye idarəetmə hostları, quraşdırılmış sistemlər və PC cihazları ilə uyğun gəlir.
- İkili gərginlik tənzimlənən dizayn:Sərbəst dəyişdirilə bilən 3.3V/5V panel çıxış gərginliyi, əlavə adapter modulları olmadan müxtəlif TFT LCD panel spesifikasiyalarına uyğunlaşır.
- İnteqrasiya edilmiş arxa işıq sürücüsü:Bortda olan peşəkar LED arxa işığı idarəetmə sxemi parlaqlığın tənzimlənməsini dəstəkləyir, xarici arxa işıq ötürücü modullarına ehtiyacı aradan qaldırır və sistem naqillərini sadələşdirir.
- Ultra Kompakt Quraşdırılmış Layout:Miniatürləşdirilmiş PCB strukturu, müştəri korpuslarının məkan istifadəsini maksimum dərəcədə artıraraq, məhdud məkanda quraşdırılmış avadanlıq üçün xüsusi olaraq hazırlanmışdır.
- Tam Fərdiləşdirmə Çevikliyi:Eksklüziv layihə tələblərinə uyğunlaşdırmaq üçün fərdiləşdirilmiş proqram təminatının tənzimlənməsi, yükləmə loqosunun modifikasiyası, OSD menyusunun tənzimlənməsi və ekran parametrlərinin kalibrlənməsini dəstəkləyir.
Bu HDMI to TTL Interface AD Board kompakt forma faktorları və yüksək etibarlılıq tələb edən müxtəlif sənaye sahələrində quraşdırılmış ekran ssenarilərində geniş istifadə olunur. Əsas tətbiq sahələrinə aşağıdakılar daxildir:
- Sənaye HMI və PLC-lər üçün kompakt idarəetmə panelləri
- Portativ tibbi diaqnostika və sınaq alətləri
- Binanın avtomatlaşdırılması və təhlükəsizlik monitorinqi ekran modulları
- Miniatür ağıllı idarəetmə cihazları və əl sənaye terminalları
Əsasən kiçik miqyaslı avadanlıq üçün nəzərdə tutulmuşdur, o, HDMI-dan TTL-ə mükəmməl displey həlli kimi xidmət edir.
| Xüsusiyyət | Spesifikasiya |
| Video Girişi | HDMI |
| LCD Çıxış | TTL/RGB/LVDS |
| Panel Gərginliyi | 3.3/5V |
| Arxa İşığa Nəzarət | İnteqrasiya edilmiş led sürücü |
| Enerji təchizatı | Geniş DC Girişi 8～18V |
| OSD | Xarici Klaviatura Dəstəklənir |
| Mikroproqram | Özelleştirilebilir |
| İşləmə temperaturu | -20°C ilə 80°C arasında |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | GÖZLƏMƏ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Siqnal | Pin | Siqnal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TCOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Siqnal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Biz sənaye avadanlığı istehsalçıları üçün fərdiləşdirilmiş displey inteqrasiya problemlərini həll etmək üçün məqsədyönlü mühəndislik fərdiləşdirməsini təqdim edirik, aparatdan proqram təminatına qədər tam prosesin fərdiləşdirilməsini dəstəkləyirik:
- Ekran Parametrlərinin Fərdiləşdirməsi:Xüsusi LCD vaxt parametrləri, qətnamə uyğunlaşması və ekran çərçivə sürətinin optimallaşdırılması.
- Fərdiləşdirilmiş UI İnterfeysi:Eksklüziv açılış loqotipləri, başlanğıc animasiyaları və OSD (Ekran Ekranı) menyu dəyişiklikləri.
- Güc və arxa işığın optimallaşdırılması:Arxa işığın parlaqlığı əyrisinin tənzimlənməsi və işə salınma ardıcıllığının optimallaşdırılması.
- İnterfeys və Kabel Uyğunluğu:TTL/RGB siqnal kabelləri və FPC konnektorları üçün fərdi uyğunluq.
- Eksklüziv Brendinq və Proqram təminatı:PCB silkscreen logo çapı, şəxsi etiket qablaşdırması və eksklüziv proqram təminatının inkişafı.
- Mexanik Quruluşa Uyğunlaşma:Mexanik quruluşa uyğunlaşma və xüsusi montaj çuxur mövqeləri.
A: Lövhə TTL/RGB TFT LCD panellərinin geniş çeşidini dəstəkləyir. Mühəndislik komandamız sizin xüsusi LCD modelinizə əsasən proqram təminatını konfiqurasiya edə bilər.
A: Bəli. Biz zamanlama parametrlərini, ayırdetmə qabiliyyətini, yükləmə loqolarını, displey oriyentasiyasını və OSD (Ekran Ekranı) parametrlərini əhatə edən fərdiləşdirilmiş proqram təminatı xidmətləri təqdim edirik.
A: Bəli. O, sistem inteqrasiyasını əhəmiyyətli dərəcədə asanlaşdıran inteqrasiya olunmuş LED arxa işıq sürücüsünə malikdir.
A: Mütləq. O, xüsusi olaraq sabit enerji idarəetməsi və etibarlı siqnal ötürülməsi ilə uzunmüddətli sənaye əməliyyatı üçün nəzərdə tutulmuşdur.
A: Bəli. Biz müxtəlif ölçülü və təsvir ölçülü TFT LCD-lər üçün proqram təminatının fərdiləşdirilməsini dəstəkləyirik.
A: Bəli. Müştəriləri HDMI kabelləri, LVDS kabelləri, FPC lentləri və xüsusi naqillər ilə təmin edə bilərik.
A: Bəli. Biz şəxsi etiketləmə, fərdi PCB ipək ekran nişanları, fərdi qablaşdırma və eksklüziv proqram təminatı xidmətləri təklif edirik.
A: Sənaye avtomatlaşdırmasında, tibbi avadanlıqlarda, laboratoriya alətlərində, nəqliyyatda, quraşdırılmış sistemlərdə, köşklərdə və ağıllı idarəetmə cihazlarında geniş istifadə olunur.
