Bir çox sənaye qurğuları etibarlı LVDS qrafik kontrollerlərindən istifadə etməyə davam edir, yeni LCD panellər isə daha çox Daxili DisplayPort (eDP) interfeysini qəbul edir. Bütün idarəetmə platformasının dəyişdirilməsi çox vaxt bahalı və vaxt aparan olur. TheSənaye LCD displeyləri üçün LVDS-dən EDP-yə çevirici lövhəSKY-TDM-dən standart LVDS video siqnallarını eDP çıxışına çevirərək səmərəli miqrasiya həlli təqdim edir və OEM istehsalçılarına mövcud aparat arxitekturasını yenidən dizayn etmədən müasir LCD panelləri inteqrasiya etməyə imkan verir.
Xüsusilə sənaye tətbiqləri üçün nəzərdə tutulmuş bu kompakt konvertor lövhəsi avtomatlaşdırma avadanlığı, tibbi cihazlar, nəqliyyat sistemləri, quraşdırılmış kompüterlər və intellektual terminallar üçün sabit siqnal ötürülməsi, əla uyğunluq və uzunmüddətli etibarlılıq təmin edir.
Bir çox sənaye məhsulları 10-15 il xidmətdə qalır, LCD texnologiyası isə daha sürətlə inkişaf edir. LVDS panellərinin əlçatanlığı azaldıqca və eDP displeyləri sənaye standartına çevrildikcə, istehsalçılar artan mənbə problemləri ilə üzləşirlər.
Tam quraşdırılmış platformanı yenidən dizayn etmək əvəzinə, SKY-TDM-in çevirici lövhəsi mövcud LVDS nəzarətçiniz və ən son eDP LCD modulları arasında ağıllı interfeys körpüsü kimi çıxış edir.
Bu yanaşma mühəndislik xərclərini əhəmiyyətli dərəcədə azaldır, inkişaf dövrlərini qısaldır və mövcud avadanlıq sərmayənizi qoruyur.
İstər sənaye avadanlığının təkmilləşdirilməsi, istərsə də mövcud prosessor platforması ətrafında yeni məhsulun layihələndirilməsi, bu konvertor lövhəsi etibarlı və genişləndirilə bilən ekran həllini təmin edir.

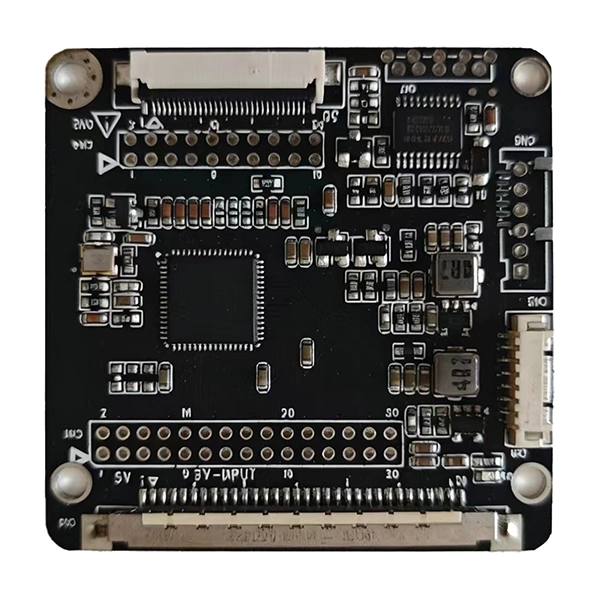

Sənaye mühitləri sadə siqnalın çevrilməsindən daha çox çevirici lövhədən daha çox tələb edir. Etibarlı uzunmüddətli əməliyyatı təmin etmək üçün hər bir konvertor lövhəsi sənaye səviyyəli elektron komponentlərlə qurulur və optimallaşdırılmış PCB (Çap Dövrəsi) sxeminə malikdir.
Mühəndislik Nümayişləri:
- Stabil LVDS diferensial siqnal qəbulu
- Yüksək sürətli eDP siqnal çıxış ötürülməsi
- Optimallaşdırılmış empedans uyğunluğu
- Aşağı EMI (Elektromaqnit Müdaxilə) dizaynı
- Etibarlı güc ardıcıllığı
- Sənaye dərəcəli temperatura uyğun komponentlər

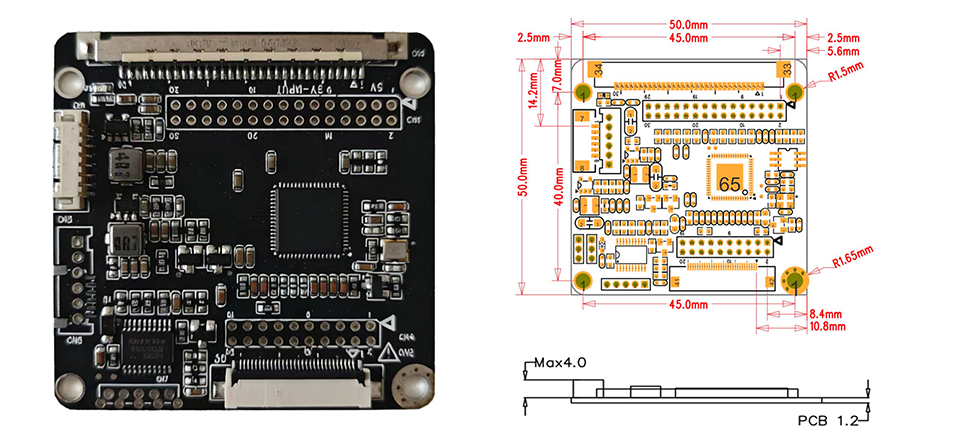

- Kompakt PCB dizaynı (yalnız 50 × 50 mm ölçüdə)
- Aşağı enerji istehlakı
- Əla uzunmüddətli sabitlik
Bu xüsusiyyətlər ekranın titrəməsi, siqnal itkisi və ya sinxronizasiya anomaliyaları kimi problemləri minimuma endirərkən davamlı əməliyyat zamanı üstün təsvir keyfiyyətini qorumağa kömək edir.
Fərqli LCD istehsalçıları tez-tez müxtəlif vaxt parametrləri, konnektor pinoutları və başlanğıc tələblərinə malikdirlər. Yalnız sabit standart həllər təklif etmək əvəzinə, biz fərdiləşdirilmiş LCD uyğunluğu üçün peşəkar mühəndislik dəstəyi təmin etmək üçün müştərilərlə sıx əməkdaşlıq edirik.
Dəstəklənən fərdiləşdirmə xidmətlərinə aşağıdakılar daxildir: ayırdetmə konfiqurasiyası, LCD vaxtının optimallaşdırılması, eDP paneli parametrlərinin tənzimlənməsi, EDID (Genişləndirilmiş Ekran İdentifikasiyası Məlumatı) proqramlaşdırması, proqram təminatının fərdiləşdirilməsi, arxa işığın idarə edilməsinin optimallaşdırılması, konnektorun uyğunlaşdırılması, kabelin fərdiləşdirilməsi və mexaniki inteqrasiya yardımı.
Bu yüksək çeviklik OEM müştərilərinə müxtəlif panel istehsalçılarının displeylərini minimal avadanlıqların yenidən dizayn xərcləri ilə asanlıqla inteqrasiya etməyə imkan verir.
Sənaye LCD Ekranları üçün LVDS-dən EDP Dönüştürücü lövhəsi müxtəlif sahələrə geniş şəkildə inteqrasiya olunub: sənaye avtomatlaşdırma HMI-ləri, CNC maşın interfeysləri, quraşdırılmış sənaye kompüterləri, tibbi diaqnostika avadanlığı, laboratoriya alətləri, dəmir yolu idarəetmə sistemləri, rəqəmsal işarə nəzarətçiləri, özünəxidmət köşkləri, ağıllı istehsalat avadanlığı, intelligent nəqliyyat sistemləri, intelligent nəqliyyat sistemləri.
Onun yığcam yeri onu xüsusilə quraşdırma sahəsinin məhdud olduğu tətbiqlər üçün uyğun edir.
| Maddə | Təsvir |
| Giriş interfeysi | Tək/İkili LVDS |
| Çıxış interfeysi | eDP |
| Dəstəklənən LCD Növləri | Sənaye TFT LCD Panellər |
| Mikroproqram | Özelleştirilebilir |
| OEM / ODM | Dəstəklənir |
| Pin | Siqnal | Pin | Siqnal |
| 1 | TXO0- | 2 | TXO0+ |
| 3 | TXO1- | 4 | TXO1+ |
| 5 | TXO2- | 6 | TXO2+ |
| 7 | GND | 8 | TCOCLK- |
| 9 | TCOCLK+ | 10 | TXO3- |
| 11 | TXO3+ | 12 | TXE0- |
| 13 | TXE0+ | 14 | GND |
| 15 | TXE1- | 16 | TXE1+ |
| 17 | GND | 18 | TXE2- |
| 19 | TXE2+ | 20 | TXECLK- |
| 21 | TXECLK+ | 22 | TXE3- |
| 23 | TXE3+ | 24 | GND |
| 25 | GND | 26 | NC |
| 27 | NC | 28 | VCC(5V) |
| 29 | VCC(5V) | 30 | VCC(5V) |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(5V) | 2 | VCC(5V) |
| 3 | VCC(5V) | 4 | GND |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TCOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Siqnal | Pin | Siqnal |
| 1 | NC | 2 | GND |
| 3 | LANE1_N | 4 | LANE1_P |
| 5 | GND | 6 | LANE0_N |
| 7 | LANE0_P | 8 | GND |
| 9 | AUX_P | 10 | AUX_N |
| 11 | GND | 12 | VCC(3.3V) |
| 13 | VCC(3.3V) | 14 | NC |
| 15 | TGND | 16 | GND |
| 17 | HPD | 18 | GND |
| 19 | GND | 20 | GND |
| 21 | HPD | 22 | BL_EN |
| 23 | BL_ADJ | 24 | NC |
| 25 | NC | 26 | BL-POWER |
| 27 | BL-POWER | 28 | BL-POWER |
| 29 | BL-POWER | 30 | NC |
| Pin | Siqnal | Pin | Siqnal |
| 1 | VCC(3.3V) | 2 | VCC(3.3V) |
| 3 | GND | 4 | GND |
| 5 | LANE0_N | 6 | LANE0_P |
| 7 | LANE1_N | 8 | LANE1_P |
| 9 | NC | 10 | NC |
| 11 | NC | 12 | NC |
| 13 | GND | 14 | GND |
| 15 | AUX_N | 16 | AUX_P |
| 17 | GND | 18 | GND |
| 19 | HPD | 20 | HPD |
| Pin | Siqnal |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | EN_ON/OFF |
| 5 | 12V |
| 6 | 12V |
Ekran sənayesi davamlı olaraq LVDS-dən eDP (Embedded DisplayPort) interfeyslərinə keçid edir. OEM istehsalçılarının keçid etməsinin səbəbi budur:
Daha yüksək bant genişliyi:eDP LVDS ilə müqayisədə daha yüksək ayırdetmə və yeniləmə sürətlərini dəstəkləyir, bu da LVDS-nin idarə edə bilmədiyi 4K və yüksək kadr sürətli displeylərə imkan verir.
Daha az kabel:eDP LVDS-dən daha az siqnal xəttindən istifadə edir, daxili kabel marşrutlaşdırma mürəkkəbliyini azaldır və EMI performansını yaxşılaşdırır.
Daha az enerji istehlakı:eDP aşağı gərginliklərdə işləyir və enerjiyə qənaət edən funksiyaları özündə cəmləşdirir, bu da onu batareya ilə işləyən və enerjiyə qənaət edən avadanlıqlar üçün ideal edir.
Daha yaxşı şəkil keyfiyyəti:eDP daha yüksək rəng dərinliklərini və panelin özünü təzələməsi və dəyişən yeniləmə dərəcələri kimi qabaqcıl təsvirin emal xüsusiyyətlərini dəstəkləyir.
Gələcək Panel Mövcudluğu:LCD istehsalçıları getdikcə LVDS panellərini eDP lehinə buraxırlar. Təkmilləşdirmə indi dayandırılmış LVDS modellərinə etibar etmədən uzunmüddətli panel tədarükünü təmin edir.
Sadələşdirilmiş inteqrasiya:eDP standart birləşdiricilərdən və daha sadə kabellərdən istifadə edərək, montaj vaxtını və potensial əlaqə xətalarını azaldır.
Sənaye avadanlığı istehsalçıları üçün konvertor lövhəmiz vasitəsilə eDP panellərinə keçid mövcud nəzarətçiləri əvəz etmədən müasir ekran texnologiyasına praktiki yol təqdim edir.

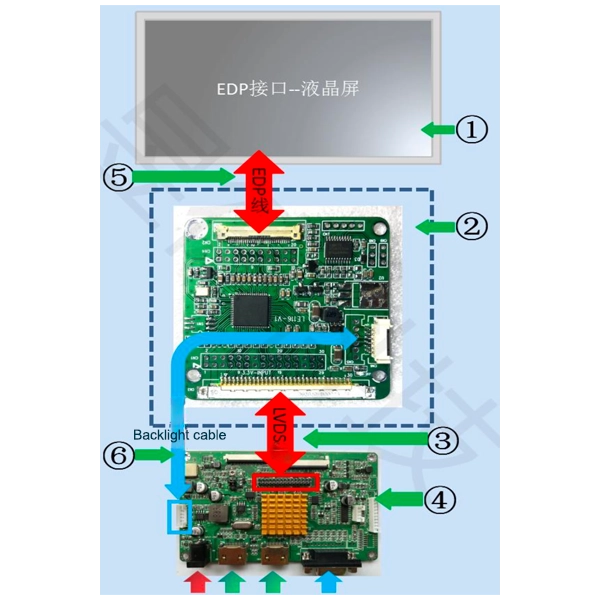

Ssenari 1: eDP Panel Təkmilləşdirməsi ilə köhnə Nəzarətçi
Mövcud nəzarətçiniz mükəmməl işləyir, lakin yalnız LVDS-ni çıxarır. Orijinal LVDS paneli dayandırılıb və yalnız eDP dəyişdirmələri mövcuddur. LVDS nəzarətçisi və yeni eDP paneli arasında çevirici lövhəmizi quraşdırın --- əsas nəzarətçidə heç bir proqram təminatı dəyişikliyi tələb olunmur.
Ssenari 2: Mövcud Prosessor Platforması ilə Yeni Məhsulun İnkişafı
Prosessor platformanız LVDS çıxışını dəstəkləyir, lakin yeni məhsulunuz üçün ideal LCD panel eDP-dən istifadə edir. Bütün anakartı yenidən dizayn etmək əvəzinə interfeys boşluğunu aradan qaldırmaq və bazara çıxma müddətini sürətləndirmək üçün konvertor lövhəmizdən istifadə edin.
Ssenari 3: Çox Mənbəli Panel Satınalması
Təchizat zənciri riskini azaltmaq üçün bir neçə LCD panel təchizatçısına uyğun olmalısınız --- bəziləri LVDS, digərləri isə eDP təklif edir. Konverter lövhəmizlə hər iki interfeys panelini çevik şəkildə əldə edərkən bir nəzarətçi çıxışında (LVDS) standartlaşdıra bilərsiniz.
Ssenari 4: Yerləşdirilmiş Avadanlığın Sahədə Təkmilləşdirilməsi
Quraşdırılmış avadanlıq bazanız mənbəsi çətinləşən LVDS panellərindən istifadə edir. Konvertor lövhəmiz xidmət qruplarına sahəyə texniki qulluq zamanı uğursuz LVDS panellərini mövcud eDP panelləri ilə əvəz etməyə imkan verir, nəzarətçinin bahalı təkmilləşdirmələri olmadan avadanlığın xidmət müddətini uzadır.
Düzgün təchizatçının seçilməsi düzgün aparat seçimi qədər vacibdir. Sadəcə olaraq standart lövhələr göndərən distribyutorlardan fərqli olaraq, SKY-TDM layihəniz boyunca tam mühəndislik əməkdaşlığını təmin edir.
Əsas Üstünlüklərimiz
- Peşəkar Sensorlu Ekran İstehsalçısı
- Sənaye Ekran İnteqrasiyasında Geniş Təcrübə
- Fərdi proqram təminatının hazırlanması
- Xüsusi Kabel Dizayn Xidmətləri
- LCD Uyğunluq Testi
- ISO 9001Keyfiyyət İdarəetmə Sisteminin Sertifikatlaşdırılması
- ISO 13485Tibbi Cihazların Keyfiyyət İdarəetmə Sisteminin Sertifikatlaşdırılması
- IATF 16949Avtomobil Keyfiyyət İdarəetmə Sisteminin Sertifikatlaşdırılması
- Sürətli Prototipləmə
- Sabit Uzunmüddətli Təchizat
- İstehsaldan əvvəl və sonra hərtərəfli texniki dəstək
Bizim mühəndislik komandamız inkişaf risklərini azaltmaq və məhsulun bazara çıxarılmasını sürətləndirmək üçün OEM müştəriləri ilə sıx əməkdaşlıq edir.
A: Ən çox sənaye eDP LCD-ləri proqram təminatı konfiqurasiyasından sonra dəstəklənə bilər. Uyğunluğun qiymətləndirilməsi üçün LCD model nömrənizi təqdim etməyi tövsiyə edirik.
A: Bəli. Zamanlama parametrləri, qətnamə, EDID məlumatı və başlatma ardıcıllığı hamısı fərdiləşdirilə bilər.
A: Mütləq. Biz xüsusi LVDS kabelləri, eDP kabelləri, FFC/FPC kabelləri və tam naqil kəmərləri istehsal edirik.
A: Bəli. Bu, bu çevirici lövhəsi üçün ən çox yayılmış proqramlardan biridir. Biz uyğun LCD-lərin dəyişdirilməsini tövsiyə edə və çeviricini müvafiq olaraq konfiqurasiya edə bilərik.
A: Bəli. Lövhə uzunmüddətli, fasiləsiz işləmə üçün nəzərdə tutulmuş sənaye səviyyəli komponentlərdən istifadə etməklə hazırlanmışdır.
A: Bəli. Mühəndislik nümunələri kütləvi istehsaldan əvvəl mövcuddur.
A: Sənaye layihələri çox vaxt məhsulun uzun ömür dövrlərini tələb edir. Biz OEM müştəriləri üçün uzunmüddətli təchizat və həyat dövrünün idarə edilməsini dəstəkləyirik.
A: Bəli. Lövhə həm tək kanallı (1 zolaqlı) həm də iki kanallı (2 zolaqlı) LVDS giriş konfiqurasiyalarını dəstəkləyir. Müvafiq konfiqurasiya xüsusi nəzarətçi və panel tələblərinizə əsaslanaraq proqram təminatının fərdiləşdirilməsi zamanı təyin edilir.
A: Şura qətnamələri dəstəkləyir1920×1080 @ 60Hztək kanallı LVDS girişi üçün və qədər2560×1440 @ 60Hzpanel spesifikasiyalarından və kabel keyfiyyətindən asılı olaraq iki kanallı LVDS girişi üçün. Daha yüksək ayırdetmə panelləri üçün uyğunluğun qiymətləndirilməsi üçün mühəndis komandamızla əlaqə saxlayın.
