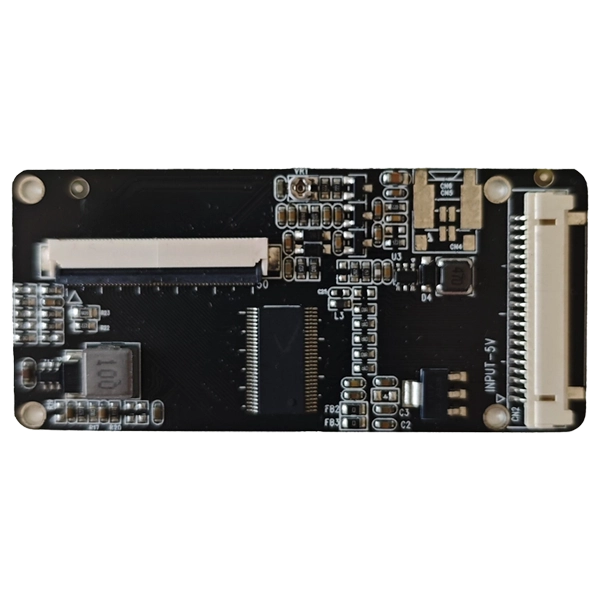

Sənaye LCD panelləri inkişaf etməyə davam etdikcə, bir çox quraşdırılmış sistemlər müxtəlif displey interfeysləri arasında etibarlı siqnal çevrilməsini tələb edir. SKY-TDMLVDS-dən TTL Siqnal Dönüştürmə ŞurasıTTL/RGB TFT LCD panellərini LVDS çıxışları vasitəsilə idarə etməli olan mühəndislər üçün mükəmməl təsvir keyfiyyətini və sistem sabitliyini qoruyarkən, eyni zamanda ümumi xərcləri azaldaraq peşəkar həllər təqdim edir.
Xüsusilə sənaye mühitləri üçün nəzərdə tutulmuş bu konvertor lövhəsi tələbkar şərtlərdə sabit işləməyi təmin etmək üçün yüksək səmərəli enerji idarəetməsini, optimallaşdırılmış PCB düzülməsini və sənaye səviyyəli komponentləri birləşdirir. İstehlakçı dərəcəli alternativlərlə müqayisədə o, üstün EMC (Elektromaqnit Uyğunluğu) performansı, aşağı EMI (Elektromaqnit Müdaxilə) emissiyaları, daha uzun işləmə müddəti və sənaye LCD modulları ilə daha yüksək uyğunluq təklif edir.
İstər yeni LCD-nin mövcud avadanlıqlara inteqrasiyası, istərsə də köhnə sistemlərin təkmilləşdirilməsi, bu lövhə işlənmə vaxtını effektiv şəkildə qısaldır və sistem inteqrasiyasını asanlaşdırır.
Standart inkişaf lövhələrindən fərqli olaraq, bu LVDS-dən TTL Siqnal Dönüştürmə Şurası sənaye mühitlərində davamlı işləmək üçün optimallaşdırılmışdır.
Buraya daxildir:
- Sənaye səviyyəli PCB dizaynı
- Stabil LVDS giriş arxitekturası
- TTL/RGB 50-pin LCD çıxış
- Aşağı səs-küylü enerji təchizatı dizaynı
- Yüksək effektiv LED arxa işıq sürücüsü
- Tənzimlənən VCOM gərginliyi
- Əla EMC performansı
- Aşağı enerji istehlakı
- Yüksək sürətli siqnal bütövlüyü
- Uzun ömür dövrü komponentləri

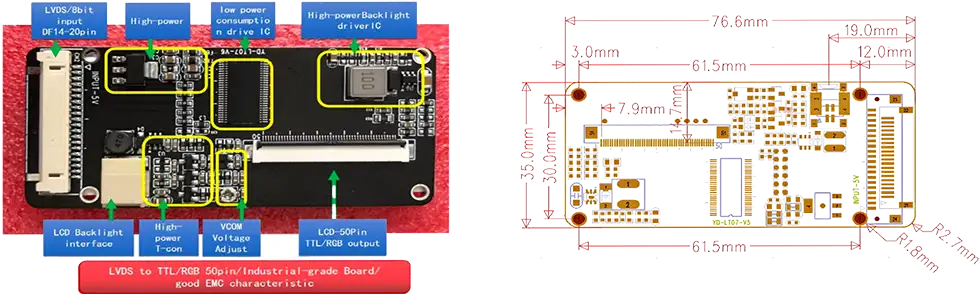

Kompakt mexaniki dizayn onu quraşdırma sahəsinin məhdud olduğu quraşdırılmış məhsullar üçün də uyğun edir.
Diqqətlə optimallaşdırılmış diferensial marşrutlaşdırma siqnal təhrifini minimuma endirir və sabit görüntü ötürülməsini təmin edir.
PCB düzeni və güc dizaynı elektromaqnit müdaxiləsini azaldır, sənaye avadanlığı üçün sertifikatlaşdırmanı asanlaşdırır.
TTL/RGB 50 pinli interfeyslərdən istifadə edərək geniş çeşiddə sənaye TFT LCD panellərini dəstəkləyir.
İnteqrasiya edilmiş yüksək səmərəli elektrik dövrəsi istilik istehsalını azaldır və ümumi etibarlılığı artırır.
Mühəndislərə müxtəlif LCD panellər üçün ekran performansını dəqiq tənzimləməyə imkan verir.
Mükəmməl uzunmüddətli sabitliklə ardıcıl parlaqlıq təmin edir.
Standart bağlayıcılar quraşdırmanı asanlaşdırır və məhsulun inkişaf dövrlərini qısaldır.
| Maddə | Spesifikasiya |
| Giriş interfeysi | LVDS (8 bit) |
| Çıxış (LCD) İnterfeysi | TTL/RGB 50 pin |
| Giriş gərginliyi | 5V |
| Arxa işıq sürücü | İnteqrasiya edilmiş led sürücü |
| VCOM tənzimlənməsi | Dəstəklənir |
| İşləmə temperaturu | -20°C-dən +70°C-dək |
| Xüsusi Dizayn | Dəstəklənir |
| Pin | Siqnal | Pin | Siqnal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Siqnal | Pin | Siqnal |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ON/OFF | 20 | PWM |
Bu lövhə sənaye tətbiqləri üçün uyğunlaşdırılmışdır və sənaye HMI-ləri, sənaye avadanlıqları, lotereya maşınları və tibbi cihazlar kimi tələbkar sənaye mühitləri üçün çox uyğundur.
Hazırda bu məhsul xüsusi interfeys siqnallarını dəstəkləyir. Fərqli interfeys siqnallarına ehtiyacınız varsa, lütfən, LCD interfeys spesifikasiyalarını təqdim edin və biz sizin ehtiyaclarınıza cavab vermək üçün lövhəni yenidən dizayn edəcəyik.
Bu Dönüşüm lövhəsinə nə vaxt ehtiyacınız var?
Bu gün əksər sənaye LCD panelləri LVDS və ya eDP interfeyslərindən istifadə edir. Bununla belə, bir çox köhnə avadanlıq dizaynları və müəyyən ixtisaslaşmış displey modulları hələ də TTL/RGB (paralel RGB) siqnalları tələb edir. Bu lövhəyə ehtiyacınız olduqda:
Bu lövhədən istifadə edin, əgər:
- Sisteminiz LVDS siqnallarını verir, lakin LCD paneliniz TTL/RGB girişini tələb edir
- 50-pin TTL interfeysi ilə köhnə ekran paneliniz var
- Siz sistemi təkmilləşdirirsiniz, lakin mövcud TTL panelini saxlayırsınız
- LVDS siqnal mənbələrindən istifadə edərək TTL panellərini sınaqdan keçirməli və ya təsdiq etməlisiniz
Birbaşa LVDS Bağlantısı Yetərlidir, Əgər:
- Həm mənbəniz, həm də paneliniz LVDS-dən istifadə edir (çevirməyə ehtiyac yoxdur)
- Panelinizdə eDP və ya HDMI girişləri var
- Siz müasir interfeys panelləri ilə yeni sistem dizayn edirsiniz
Bu lövhə xüsusi olaraq çevrilmə ssenarisi üçün nəzərdə tutulmuşdur --- mühəndislərə mövcud TTL panellərini daha yeni LVDS ilə təchiz olunmuş sənaye kompüterləri və ya daxil edilmiş nəzarətçilər ilə yenidən istifadə etməyə imkan verir.
LCD inteqrasiyası zamanı OEM müştərilərinin üzləşdiyi real dünya problemlərini həll edirik. Müxtəlif LVDS çıxış mənbələri və xüsusi 50-pin TTL LCD panelləri arasında konversiyanı dəstəkləməklə biz sistemin yenidən dizaynına ehtiyacı aradan qaldırırıq. Lövhədə məhsulun ümumi dayanıqlığını artırmaq üçün gərginlik dəyişmələrini minimuma endirən müstəqil güc arxitekturasına malikdir, eyni zamanda sənaye səviyyəli PCB marşrutu EMC performansını əhəmiyyətli dərəcədə yaxşılaşdırır və sistem müdaxiləsini azaldır. Bundan əlavə, biz hərtərəfli fərdiləşdirmə təklif edirik; sadəcə interfeys tərifləri, birləşdirici növləri və montaj deşikləri üçün tələblərinizi təmin edin və biz sizin avadanlıqlarınıza mükəmməl uyğun gələn tam dizayn təqdim edəcəyik.
Bizi seçmək sadəcə LVDS-dən TTL Siqnal Dönüştürmə Şurasına almaqdan daha çox şey deməkdir ---sən sənaye ekran inteqrasiyasında təcrübəli mühəndislik müttəfiqi ilə əməkdaşlıq edirsiniz.
Biz OEM və ODM fərdi inkişafı, LCD uyğunluğunun qiymətləndirilməsi, kabel fərdiləşdirilməsi, proqram təminatının optimallaşdırılması, kiçik partiyalı prototipləşdirmə, kütləvi istehsal imkanları, ciddi keyfiyyət yoxlaması və uzunmüddətli məhsul mövcudluğu daxil olmaqla hərtərəfli, birdəfəlik həllər təqdim edirik. Bizim hamısı bir yerdə yanaşmamız çox vaxt bir çox təchizatçıdan satınalma ilə əlaqəli lazımsız keyfiyyət risklərini aradan qaldırmağa kömək edir.
A: Lövhə eyni pinout tərifi ilə 50-pin TTL/RGB LCD panelləri üçün geniş dəstəyə malikdir.
A: Bəli. Bağlayıcı növü, pin təyinatı, kabel uzunluğu və interfeys tərifi hamısı tamamilə fərdiləşdirilə bilər.
A: Bəli. Biz müxtəlif LCD qətnamələri və vaxt tələblərinə uyğunlaşdırılmış müvafiq proqram təminatı və aparat konfiqurasiyaları təqdim edirik.
A: Mütləq. Sənaye səviyyəli komponentlərlə dizayn edilmiş və EMC (Elektromaqnit Uyğunluğu) performansı üçün optimallaşdırılmış bu lövhə davamlı və sabit işləmək üçün hazırlanmışdır.
A: Bəli. LVDS kabelləri, işıqlandırma kabelləri, elektrik kabelləri və xüsusi qoşqular daxil olmaqla, tam kabel birləşmələrini təklif edirik.
A: Bəli. Mühəndislik komandamız LCD uyğunluğunun qiymətləndirilməsi, interfeysin sazlanması və sistem inteqrasiyası ilə bağlı sizə yardım etmək üçün hazırdır.
Cavab: Standart modellərdə adətən 2 ilə 3 həftə arasında istehsal müddəti var. Xüsusi layihələr üçün çatdırılma müddəti dizaynın mürəkkəbliyindən asılıdır.
A: Bəli. Kütləvi istehsaldan əvvəl mühəndislik yoxlaması üçün nümunə sifarişlərini yüksək dərəcədə təşviq edirik.
A: Bəli. Sənaye layihələri üçün biz məhsulun uzun ömür dövrlərini dəstəkləyirik və mümkün olduqda uzunmüddətli təchizat planlaşdırmasını təmin edirik.
A: Standart versiya tək kanallı LVDS girişini (8 bit) dəstəkləyir. İki kanallı LVDS giriş tələbləri üçün biz sizin xüsusi LCD panelinizin vaxtı və konnektorun spesifikasiyası əsasında lövhənin dizaynını fərdiləşdirə bilərik. Qiymətləndirmə üçün panel model nömrənizi və ya interfeys tərifini təqdim edin.
