HDMI və DP və VGA və C Tipi ilə LVDS EDP İnterfeysi AD lövhəsi Sənaye Ekran İnteqrasiyasını necə sadələşdirə bilər

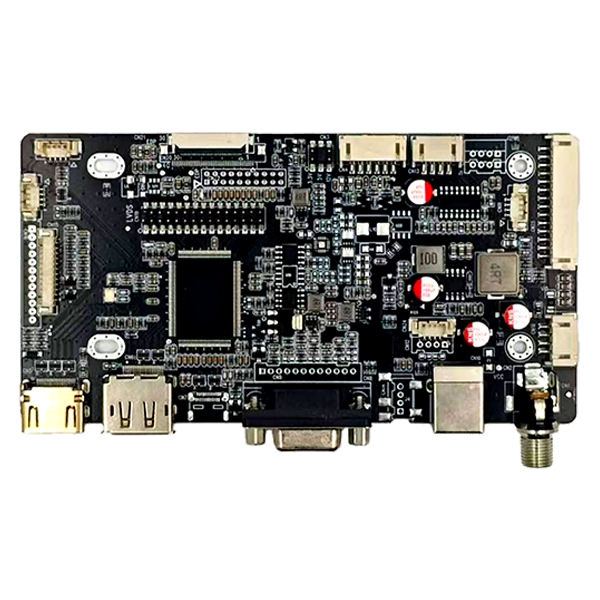

SKY-TDMinkişaf etdirirHDMI və DP və VGA və C Tipindən LVDS EDP İnterfeysi AD BoardOEM-lərə, sistem inteqratorlarına və sənaye avadanlığı istehsalçılarına bir çevik displey nəzarətçisi vasitəsilə çoxlu video mənbələrini LVDS və ya eDP LCD panelləri ilə birləşdirməyə kömək etmək. HDMI, DisplayPort, VGA və USB Type-C girişlərini çoxsaylı LCD çıxış konfiqurasiyaları ilə birləşdirərək, lövhə tələbkar quraşdırılmış displey proqramlarını dəstəkləyərkən hardware mürəkkəbliyini azalda bilər.

Müasir sənaye ekran sistemləri tez-tez müxtəlif əsas kompüterlər, qrafik interfeyslər və LCD panellərlə işləməyə ehtiyac duyur. Hər bir interfeys üçün ayrıca nəzarətçinin istifadəsi mühəndislik işlərini, inventar tələblərini və inteqrasiya vaxtını artıra bilər. Çox interfeysli LCD sürücü lövhəsi bir sənaye səviyyəli PCB daxilində bir neçə video girişi və displey çıxışını birləşdirərək daha praktik yanaşma təmin edir.

HDMI, DP, VGA və Type-C interfeys konfiqurasiyası geniş host platformalarını dəstəkləyir, LVDS və eDP çıxışları isə nəzarətçini müxtəlif TFT LCD arxitekturaları üçün uyğun edir. Lövhə konfiqurasiya edilə bilən panel gərginliyini, arxa işığın çıxışını, sənaye iş temperaturunu və OEM/ODM mühəndislik xidmətlərini dəstəkləyir, bu da onu sənaye HMI-lər, CNC avadanlığı, tibbi cihazlar, köşklər, maşın görmə sistemləri və quraşdırılmış displeylər üçün uyğun edir.

Mündəricat

Sənaye displeylərinə niyə çoxsaylı video interfeysləri lazımdır?

Nəzarətçi lövhəsi müxtəlif ekran interfeyslərini necə birləşdirir?

Interface AD ​​Board-un Əsas Xüsusiyyətləri Nələrdir?

Əsas Texniki Xüsusiyyətlər Hansılardır?

Bu Ekran Nəzarətçisi Harada istifadə edilə bilər?

OEM və ODM dəstəyi ekran inteqrasiyasını necə təkmilləşdirir?

Mühəndislər düzgün ekran nəzarətçisini necə seçməlidirlər?

Tez-tez verilən suallar

Yekun Çıxarış

Sənaye displeylərinə niyə çoxsaylı video interfeysləri lazımdır?

Sənaye ekran layihələri nadir hallarda tək bir aparat arxitekturasını izləyir. Bir maşın DisplayPort ilə sənaye kompüterindən, digəri HDMI-dan istifadə edə bilər, köhnə avadanlıq isə hələ də VGA-dan istifadə edə bilər. Ekran tərəfində LCD modulu nəsildən, ayırdetmə qabiliyyətindən, ölçüsündən və dizaynından asılı olaraq LVDS və ya eDP istifadə edə bilər.

Bu, ümumi mühəndislik problemi yaradır: video mənbəyi və LCD panel mütləq eyni interfeys standartından istifadə etmir. Çevik nəzarətçi olmadan, mühəndislər müxtəlif layihələr üçün müxtəlif konvertasiya lövhələrinə ehtiyac duya bilər.

Çox girişli displey nəzarətçisi aşağıdakıları dəstəkləməklə bu arxitekturanı sadələşdirə bilər:

• Ümumi rəqəmsal host sistemləri üçün HDMI video mənbələri.
• Müasir sənaye kompüterləri və quraşdırılmış platformalar üçün DisplayPort.
• Köhnə kompüterlər və avadanlıqların təkmilləşdirilməsi üçün VGA.
• Uyğun kompakt hesablama platformaları üçün DP Alt rejimi ilə USB Type-C.
• Uyğun sənaye TFT LCD panelləri üçün LVDS çıxışları.
• Yeni yüksək performanslı LCD arxitekturaları üçün eDP çıxışları.

OEM layihələri üçün bu çeviklik host platforması dəyişdikdə ekran elektronikasını yenidən dizayn etmək ehtiyacını azaltmağa kömək edə bilər.

Nəzarətçi lövhəsi müxtəlif ekran interfeyslərini necə birləşdirir?

LCD sürücüsünün və ya AD lövhəsinin əsas rolu ana cihazdan video məlumat almaq, siqnalı emal etmək və seçilmiş LCD panelə uyğun ekran siqnalını çatdırmaqdır. Host tərəfi interfeysi və panel tərəfi interfeysi eyni olmamalıdır.

Bu konfiqurasiyada HDMI, DP, VGA və Type-C video giriş variantları kimi işləyir. Nəzarətçi bu siqnalları emal edir və qoşulmuş panel arxitekturasına uyğun olaraq LVDS və ya eDP çıxışını təmin edir.

Lövhə iki kanallı 8-bit LVDS və 20-pin, 30-pin və 40-pin FPC seçimləri daxil olmaqla bir neçə eDP konfiqurasiyasını dəstəkləyir. Bu, panel uyğunluğunu sistem inteqrasiyasının vacib hissəsi edir. Mühəndislər istehsaldan əvvəl LCD modelini, təsvir ölçüsünü, interfeys tipini, pin tərifini, panel gərginliyini, arxa işıq tələblərini və proqram təminatı konfiqurasiyasını yoxlamalıdırlar.

Məsələn, köhnə VGA əsaslı sənaye maşınını təkmilləşdirən sistem inteqratoru VGA girişini qəbul edən nəzarətçidən istifadə edərkən mövcud LCD arxitekturasını potensial olaraq saxlaya bilər. Əksinə, yeni quraşdırılmış sistem eDP panelini idarə edərkən HDMI, DP və ya uyğun Type-C girişindən istifadə edə bilər.

Interface AD ​​Board-un Əsas Xüsusiyyətləri Nələrdir?

1. Çoxsaylı Video Daxiletmə Seçimləri

Lövhə özündə HDMI, DisplayPort, VGA və USB Type-C video girişlərini birləşdirir. Bu multi-interfeysli arxitektura avadanlıq tərtibatçılarına sənaye kompüterləri, quraşdırılmış lövhələr və host cihazları seçərkən daha çox azadlıq verir.

2. LVDS və eDP Ekran Uyğunluğu

Həm LVDS, həm də eDP-nin dəstəklənməsi nəzarətçini TFT LCD texnologiyasının müxtəlif nəsilləri üçün uyğun edir. Mövcud konfiqurasiyalara iki kanallı 8-bit LVDS, həmçinin 20-pin, 30-pin və 40-pinli eDP interfeysləri daxildir.

3. Çevik Güc Konfiqurasiyası

Nəzarətçi 3.3V, 5V və 12V panel gərginlik seçimlərini dəstəkləyir. Arxa işığın çıxış variantlarına 5V, 12V və 24V daxildir. Bu çeviklik müxtəlif elektrik tələbləri olan LCD modulları birləşdirərkən faydalıdır.

4. Sənaye Əməliyyat qabiliyyəti

Göstərilən iş temperaturu diapazonu -20°C ilə 80°C arasındadır. Dizayn həmçinin sənaye səviyyəli komponentləri, aşağı dalğalanma gücü dizaynını və tələb olunan avadanlıq mühitləri üçün təkmilləşdirilmiş ESD qorunmasını özündə birləşdirir.

5. Şəkillərin işlənməsi və genişləndirilməsi funksiyaları

Məhsul haqqında məlumat bortda DDR yaddaşını, FRC emalını və 180° təsvirin fırlanmasını müəyyən edir. Bu funksiyalar daxili displeylərdə dəyərli ola bilər, burada təsvirin oriyentasiyası və displey işlənməsi fiziki quraşdırmaya uyğunlaşdırılmalıdır.

Əsas Texniki Xüsusiyyətlər Hansılardır?

Aşağıdakı cədvəl bu çox interfeysli displey nəzarətçisi üçün mövcud olan əsas spesifikasiyaları ümumiləşdirir:

LCD panelləri eyni ümumi interfeys standartından istifadə etdikdə belə fərqli pin təriflərinə malik ola bildiyi üçün mühəndislər hər bir panelin birbaşa dəyişdirilə biləcəyini fərz etməkdənsə, spesifikasiyalara uyğunluğun yoxlanılması üçün başlanğıc nöqtəsi kimi baxmalıdırlar.

Bu Ekran Nəzarətçisi Harada istifadə edilə bilər?

Çoxsaylı video girişlərinin və LVDS/eDP çıxışlarının birləşməsi bu tip nəzarət cihazını sənaye və quraşdırılmış ekran proqramlarının geniş çeşidi üçün uyğun edir.

Sənaye HMI Terminalları

Sənaye kompüterlərini TFT LCD displeylərə birləşdirərkən insan-maşın interfeysləri çox vaxt davamlı işləməli olur. Çevik video daxiletmə variantları aparat platformasının seçimini və avadanlıqların təkmilləşdirilməsini asanlaşdırır.

CNC maşın interfeysləri

CNC sistemləri müxtəlif nəsil hesablama aparatlarından istifadə edə bilər. Çox interfeysli nəzarətçi köhnə və ya müasir video mənbələrini uyğun LCD panellərlə birləşdirməyə kömək edə bilər.

Tibbi Avadanlıq Ekranları

Tibbi diaqnostika və laboratoriya avadanlıqları sabit displey əməliyyatı və diqqətlə uyğunlaşdırılmış LCD konfiqurasiyaları tələb edə bilər. Panel uyğunluğu testi və fərdiləşdirilmiş displey parametrləri inteqrasiya zamanı vacib ola bilər.

Maşın Görmə Sistemləri

Maşın görmə avadanlığı adətən sənaye kompüterlərini, kameraları, emal bölmələrini və operator ekranlarını birləşdirir. Çevik video interfeysləri displey altsisteminə müxtəlif host konfiqurasiyalarını yerləşdirməyə imkan verir.

Açıq çərçivəli monitorlar və köşklər

Özünə xidmət terminalları, köşklər və açıq çərçivəli monitorlar müxtəlif LCD ölçüləri və host platformalarından istifadə edə bilər. Konfiqurasiya edilə bilən nəzarətçi istehsalçılara ekran arxitekturasının bir hissəsini məhsul variantları üzrə standartlaşdırmağa kömək edə bilər.

OEM və ODM dəstəyi ekran inteqrasiyasını necə təkmilləşdirir?

LCD sürücü lövhəsinin seçilməsi yalnız konnektorun növü ilə bağlı deyil. Uğurlu inteqrasiya nəzarətçinin dəqiq LCD panel və sistem arxitekturası ilə uyğunlaşdırılmasından asılıdır.

OEM və ODM layihələri üçün mühəndislik dəstəyi aşağıdakıları əhatə edə bilər:

• LCD panel uyğunluğunun yoxlanılması.
• Firmware optimallaşdırılması və tənzimlənməsi.
• EDID modifikasiyası.
• Arxa işığın parametrlərinin tənzimlənməsi.
• Xüsusi LVDS və eDP kabel dizaynı.
• Fərdi avadanlıq üçün PCB loqosu çapı.
• Panel gərginliyi və arxa işıq tələbinin uyğunluğu.

Müştərinin ümumi nəzarətçi lövhəsi deyil, fərdiləşdirilmiş ekran yığımına ehtiyacı olduqda bu xidmətlər xüsusilə dəyərli ola bilər. LCD, sürücü lövhəsi, kabel və arxa işığı müstəqil komponentlər kimi nəzərdən keçirmək əvəzinə, tam ekran sistemi inteqrasiya olunmuş bir həll kimi qiymətləndirilə bilər.

Fərdi layihə üçün alıcılar texniki qiymətləndirmədən əvvəl LCD model nömrəsini, tələb olunan video girişini, giriş gücünü, arxa işıq tələblərini, təxmin edilən illik miqdarı və hər hansı proqram təminatı və ya OEM tələblərini hazırlamalıdırlar.

Mühəndislər düzgün ekran nəzarətçisini necə seçməlidirlər?

Nəzarətçi lövhəni satın almadan əvvəl mühəndislər lövhəni yalnız xarici konnektorun görünüşünə görə seçməkdənsə, bir neçə texniki parametrləri yoxlamalıdırlar.

1. LCD interfeysini təsdiqləyin.Panelin LVDS və ya eDP-dən istifadə edib-etmədiyini müəyyənləşdirin və dəqiq birləşdirici və pin konfiqurasiyasını müəyyənləşdirin.
2. Panelin gərginliyini yoxlayın.LCD-nin 3.3V, 5V və ya 12V tələb etdiyini yoxlayın.
3. Arxa işığı yoxlayın.Tələb olunan arxa işığın gərginliyini təsdiqləyin, siqnalı aktivləşdirin və PWM tələbləri.
4. Video mənbəyini yoxlayın.Ev sahibinin HDMI, DP, VGA və ya uyğun Type-C DP Alt Mode istifadə edib-etmədiyini müəyyənləşdirin.
5. Qətnaməni və vaxtı təsdiqləyin.Nəzarətçinin proqram təminatı hədəf panelinin ekran parametrləri ilə uyğun olmalıdır.
6. Əməliyyat mühitini qiymətləndirin.Sənaye avadanlıqları üçün temperatur, ESD, güc sabitliyi və davamlı işləmə tələbləri nəzərə alınmalıdır.
7. Fərdiləşdirmə tələblərini müzakirə edin.OEM istehsalı üçün kütləvi istehsaldan əvvəl kabel konfiqurasiyası, proqram təminatı, PCB markalanması və panel uyğunluğu təsdiqlənməlidir.

Bu yoxlama siyahısı prototip testi və istehsalın yerləşdirilməsi zamanı uyğunluq problemlərini azaltmağa kömək edir.

Tez-tez verilən suallar

S1: Lövhə həm LVDS, həm də eDP LCD panellərini dəstəkləyirmi?

Bəli. Nəzarətçi həm LVDS, həm də eDP TFT LCD panellərini dəstəkləmək üçün nəzərdə tutulmuşdur. Mövcud konfiqurasiyalara iki kanallı 8-bit LVDS və 20-pin, 30-pin və 40-pin FPC interfeysləri ilə eDP seçimləri daxildir.

S2: Hansı video girişləri dəstəklənir?

Lövhə HDMI, DisplayPort, VGA və USB Type-C video girişini dəstəkləyir. Type-C video əməliyyatı müvafiq DisplayPort Alt Mode funksiyasını dəstəkləyən ana cihazdan asılıdır.

Q3: Hansı panel gərginlikləri mövcuddur?

Göstərilən panel gərginliyi seçimləri 3.3V, 5V və 12V-dir. Müvafiq parametr hədəf LCD panel spesifikasiyasına uyğun seçilməlidir.

S4: Nəzarətçi OEM layihəsi üçün fərdiləşdirilə bilərmi?

Bəli. Fərdiləşdirmə dəstəyinə LCD uyğunluğunun yoxlanılması, proqram təminatının optimallaşdırılması, EDID modifikasiyası, arxa işıq parametrlərinin tənzimlənməsi, fərdiləşdirilmiş LVDS/eDP kabelləri və PCB loqosunun çapı daxil ola bilər.

S5: Kotirovka tələb etməzdən əvvəl hansı məlumat verilməlidir?

LCD panel modelini, istədiyiniz video girişini, giriş gərginliyini, arxa işıq tələblərini, gözlənilən illik miqdarı və hər hansı OEM və ya proqram təminatının fərdiləşdirilməsi tələblərini təmin etmək tövsiyə olunur. Bu detallar mühəndis qrupuna uyğunluğu daha dəqiq qiymətləndirməyə imkan verir.

Yekun Çıxarış

Çevik multi-interfeysli displey nəzarətçisi müasir və köhnə video mənbələri ilə müxtəlif nəsil sənaye TFT LCD panelləri arasında əlaqəni sadələşdirə bilər. LVDS və eDP çıxışları ilə birləşdirilmiş HDMI, DisplayPort, VGA və Type-C girişləri ilə həll geniş çeşiddə sənaye HMI, CNC, tibbi, köşk, nəqliyyat və quraşdırılmış displey proqramlarını dəstəkləyə bilər. Konfiqurasiya edilə bilən panel gücü, arxa işıq seçimləri, sənaye temperatur diapazonu və OEM/ODM mühəndislik xidmətləri fərdiləşdirilmiş ekran layihələrini daha da dəstəkləyir.

Əgər sənaye displeyini inkişaf etdirirsinizsə, mövcud LCD sistemini təkmilləşdirirsinizsə və ya OEM istehsalı üçün etibarlı nəzarətçi həlli axtarırsınızsa, LCD modelinizi və interfeys tələblərini SKY-TDM-ə təqdim edin.Bizimlə əlaqə saxlayınuyğunluğu, fərdiləşdirmə seçimlərini və layihəniz üçün uyğun displey nəzarətçi həllini müzakirə etmək üçün panelinizin spesifikasiyası, tətbiq tələbləri və gözlənilən miqdar ilə.
