LCD Modullar + LCD Sürücü lövhələri + Toxunma Panelləri + Müxtəlif Kabellər + Mexanik Struktur Komponentlər
Bu hərtərəfli inteqrasiya, fərdi LCD modullarına ənənəvi etibardan uzaqlaşaraq fərdiləşdirilmiş layihələr üçün vacib tələbə çevrildi. Keçmişdə əksər layihələrdə yalnız fərdi komponentlər, məsələn, ayrıca sensor panellər və ya müstəqil LCD modulları tələb olunurdu. Bununla belə, sənaye inkişaf etdikcə, resurs inteqrasiyası layihənin başlanmasında həlledici amilə çevrildi.
Bu komponentlər müxtəlif təchizatçılardan alındıqda və yığıldıqda, komponentlərin uyğunluğu, daxili məkanın yerləşdirilməsi və montaj prosesləri kimi problemlər tez-tez yaranır və məhsul uyğunsuzluğuna səbəb olur. Bu, fərdiləşdirilmiş layihələrə xas olan unikal problemdir.
SKY-TDMMəhsulları ilk növbədə sənaye, tibbi, özünəxidmət köşkü və dəmir yolu tranziti tətbiqlərində fərdiləşdirilmiş layihələrin ehtiyaclarını ödəmək üçün nəzərdə tutulmuşdur. Biz layihənin həyat dövrü ərzində uyğunluq və uyğunluq məsələlərini həll etmək üçün inteqrasiya olunmuş toxunma və ekran həlləri təqdim edirik.

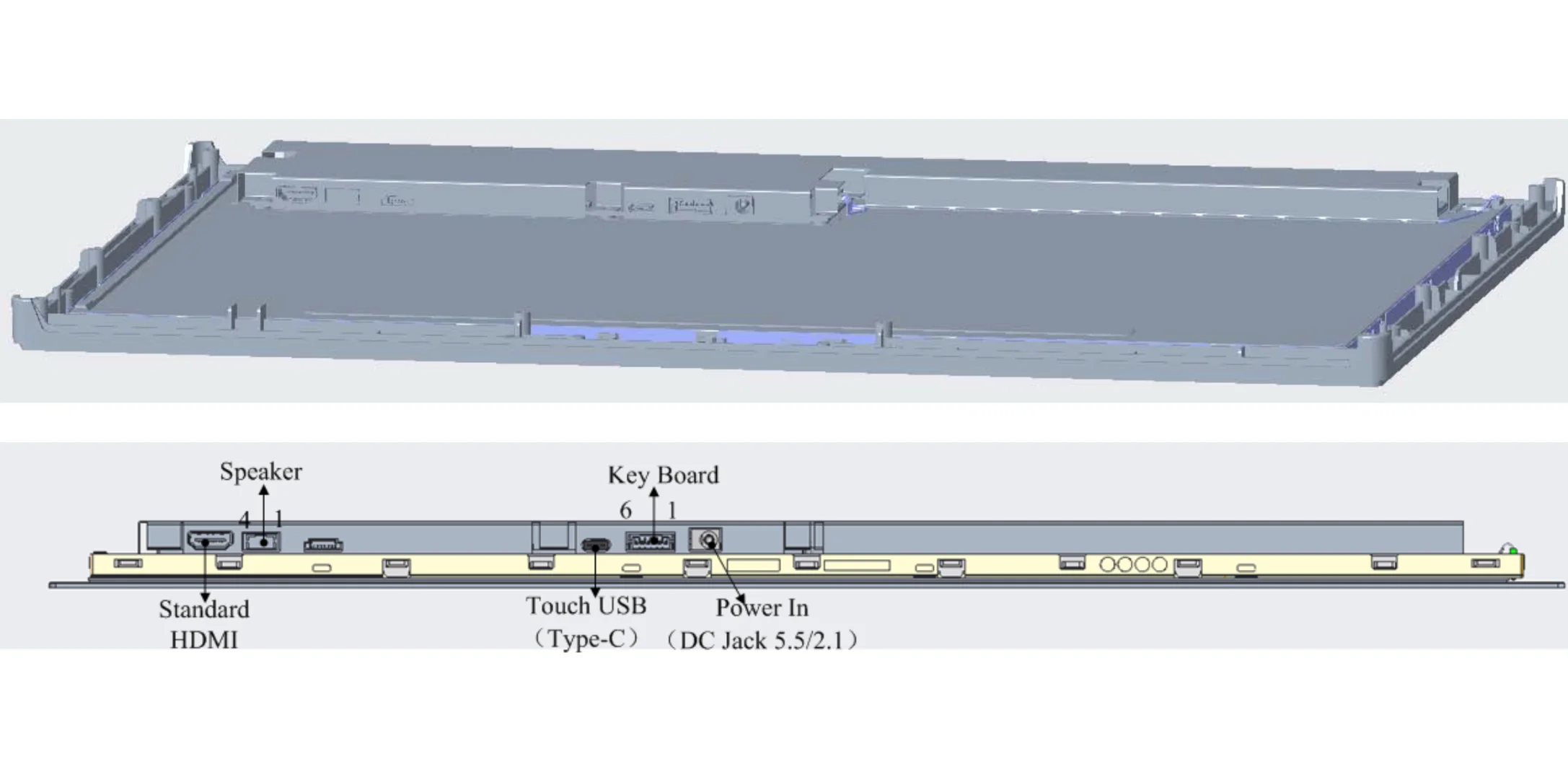

Bu, LCD modulunu, PCAP kapasitiv sensor panelini və sürücü lövhəsi sistemini vahid displey arxitekturasına birləşdirən toxunma funksiyasına malik 21,5 düymlük LCD-dir. Müştərilər yalnız 12V DC enerji təchizatı və onu öz avadanlıqlarında yerləşdirmək üçün HDMI giriş siqnalını təmin etməlidirlər ki, bu da xarici sürücü lövhəsinə ehtiyacı aradan qaldırır.
Əsas Xüsusiyyətlər:
· 21,5 düymlük ekran ölçüsü
· 1920 x 1080 Full HD həlli
· PCAP 10 nöqtəli kapasitiv toxunma
· HDMI video giriş interfeysi
· USB Type-C sensor interfeysi
· İsteğe bağlı AG (Anti-Glare) və AF (Anti-Barmaq İzi) səthinin təmizlənməsi
· Daxili dinamik

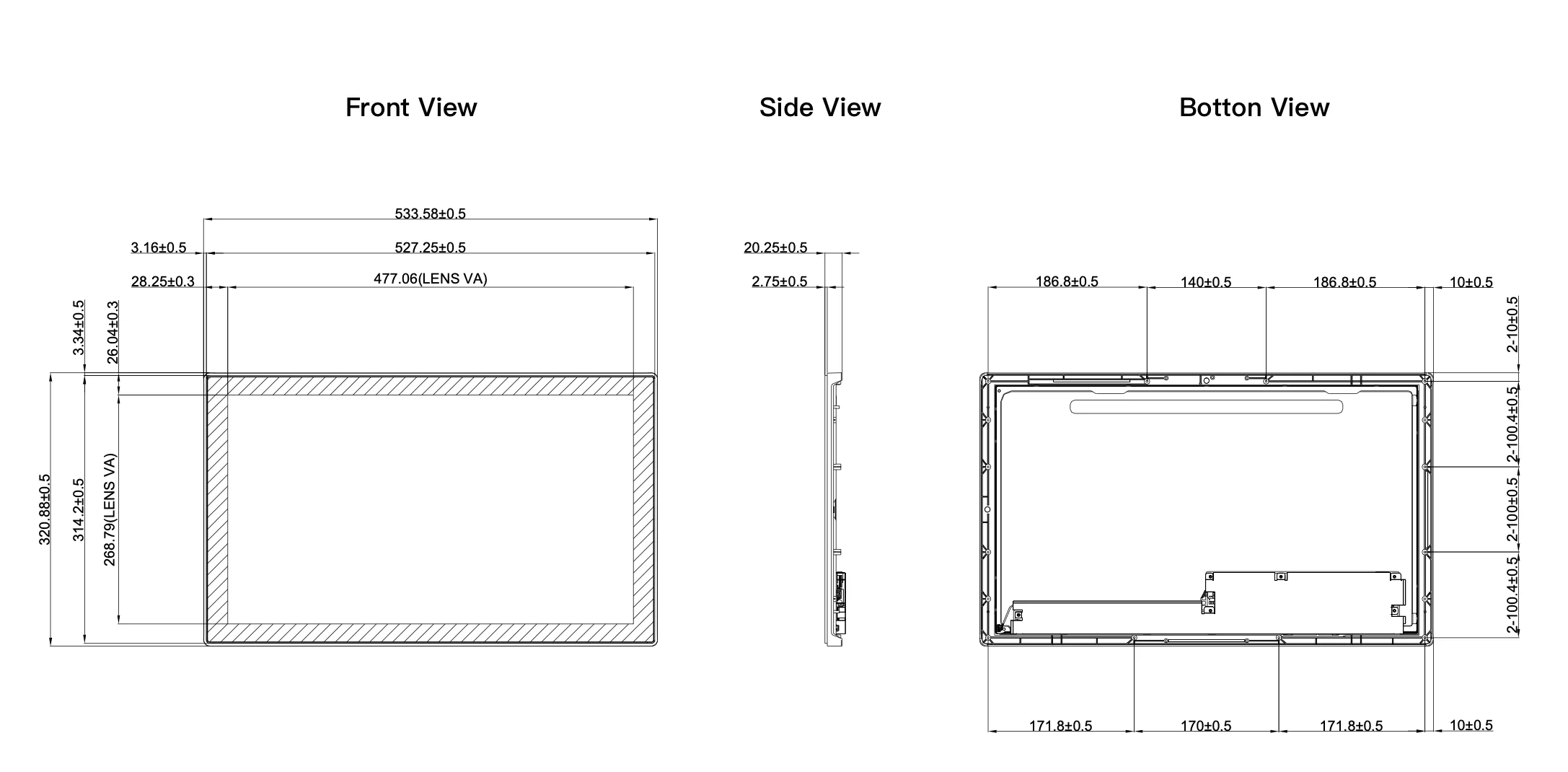

Ümumi məhsul ölçüləri 533,58 x 320,88 x 20,25 mm olan 26,26 Vt tipik enerji istehlakına malikdir.
İnteqrasiyanın əsas məqsədi müstəqil komponentlərin sayını azaltmaq və ekran arxitekturasının quraşdırılmasını sadələşdirməkdir.
İnteqrasiya edilmiş displeylər potensial olaraq ümumi sistem xərclərini azalda bilər. Onlar komponentlərin satın alınmasının səmərəliliyini artırmağa, kabellərə və birləşdiricilərə ehtiyacı azaltmağa, montaj proseslərini sadələşdirməyə, mühəndislik koordinasiya səylərini azaltmağa və displey sisteminin inteqrasiya müddətini qısaltmağa kömək edir. Bu təkmilləşdirmələr gizli əmək xərclərini effektiv şəkildə azaldır. Faktiki xərclərin azaldılması orijinal displey arxitekturasından, istehsal həcmindən və fərdiləşdirmə tələblərindən asılıdır.
Bəli, kompakt mexaniki dizayn üçün daha çox imkanlar yaradır. Müstəqil displey sürücü lövhələrini LCD panelin arxasında və ya yanında quraşdırmaq lazım olduqda, PCB və kabellər üçün əlavə yer ayrılmalıdır.
Müvafiq displey elektron komponentlərini birbaşa displey arxitekturasına inteqrasiya etməklə, sürücü lövhəsi və əlaqəli kabellər üçün yer ayırmağa ehtiyac yoxdur.
Bu məkanın optimallaşdırılması, ekranın adətən birbaşa korpusun ön tərəfinə quraşdırıldığı özünəxidmət terminalları üçün xüsusilə praktikdir.

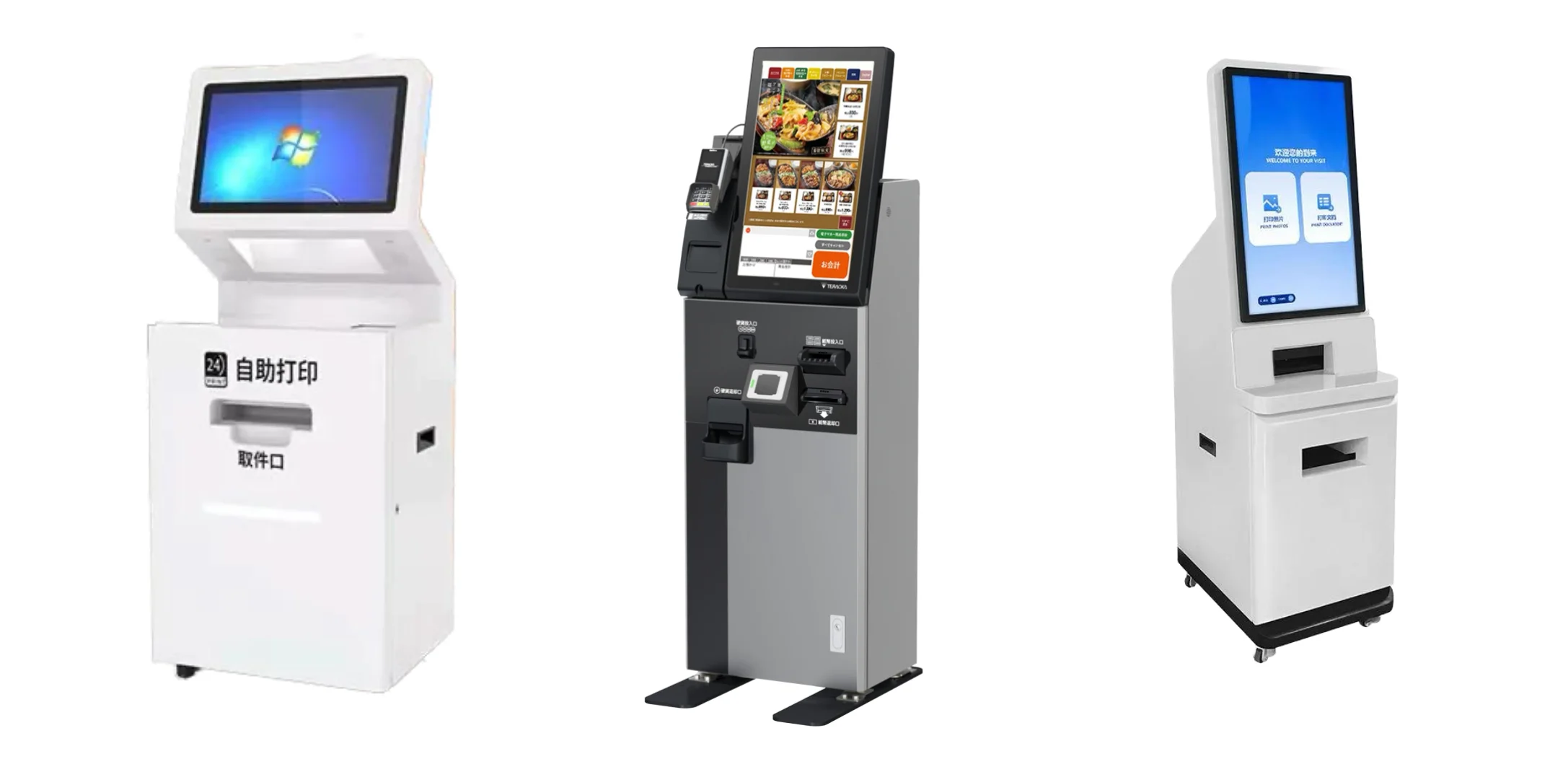

Özünə xidmət terminalları "Touch + Display Integration" üçün ən nümayidələndirici tətbiq ssenarisidir.
21,5 düymlük Full HD sensor ekranı bütün istifadəçi axınını qüsursuz şəkildə təqdim etmək üçün geniş ekran sahəsi təmin edir: Menyu Ekranı → Məhsul seçimi → Sifarişin Təsdiqi → Ödəniş və Hesablaşma → Qəbzin Çapı.
Eyni displey dizayn konsepsiyası digər özünəxidmət avadanlıqlarına da tətbiq oluna bilər:
· Öz-özünə sifariş verən köşklər: Böyük sensorlu displeylər istifadəçilərə məhsullara tam nəzər salmağa, sifarişləri idarə etməyə və heç bir personalın köməyi olmadan əməliyyatları tamamlamağa imkan verir.
· Ödəniş terminalları: displey əməliyyat təlimatlarını, əməliyyat məlumatlarını və toxunma əlaqəsini vahid istifadəçi interfeysində birləşdirə bilər.
· Vending Machines: Toxunma interfeysi məhsul məlumatını, tanıtım məzmununu, məhsul seçimini və ödəniş təlimatını nümayiş etdirmək üçün istifadə edilə bilər.
· Biletlərin alınması və qeydiyyata alınma terminalları: İnteraktiv displeylər təyinat yeri seçimi, rezervasiya sorğuları, biletin çapı və ya qeydiyyat prosedurları vasitəsilə istifadəçilərə bələdçilik edə bilər.
· Self-xidmət printerləri: toxunma ekranı sənəd seçimini, məzmunun önizlənməsini, çap seçiminin parametrlərini və ödəniş funksiyalarını asanlaşdıra bilər.
Toxunma ekranı avadanlığının hazırlanmasında əsas problemlərdən biri sensor panel, LCD modul, sürücü lövhəsi nəzarətçisi və mexaniki strukturun birlikdə qüsursuz işləməsini təmin etməkdir.
Bu inteqrasiya olunmuş yanaşma kütləvi istehsal olunan avadanlıq istehsalçıları üçün xüsusilə uyğundur. Belə hallarda ekran ardıcıllığı, quraşdırma səmərəliliyi və təchizat zəncirinin koordinasiyası böyük əhəmiyyət kəsb edir. Nümunə olaraq 21,5 düymlük məhsulumuzu götürsək, bu, LCD, sensor panel və sürücü elektronikasının vahid displey modulu arxitekturasına necə inteqrasiya oluna biləcəyini nümayiş etdirir. O, həmçinin temperatur, vibrasiya, termal şok, enerji dövriyyəsi və ESD daxil olmaqla müxtəlif şərtlərdə etibarlılıq tələblərinə cavab verir.
OEM müştəriləri üçün bu birgə məhsul dizaynı son həlli təmsil edir. Bu o deməkdir ki, lap əvvəldən bütün displey həlli təcrid olunmuş LCD komponenti kimi deyil, avadanlığın ayrılmaz hissəsi kimi nəzərdə tutulub.
Zəhmət olmasa əlaqə saxlayınSKY-TDM. Komandamız qiymətləndirməyə kömək edəcək və layihəniz üçün uyğunlaşdırılmış ideal inteqrasiya olunmuş displey həllini (LCD + Sürücü lövhəsi + Sensor Panel) təmin edəcək.
