HDMI və VGA və DVI-dan LVDS Sənaye LCD İdarəetmə Panelinə

Bir çox sənaye displey layihələri standart PC video çıxışlarını ---HDMI, VGA və ya DVI--- sənaye TFT LCD panellərini idarə edən LVDS siqnallarına çevirməyi tələb edir. Çox interfeysli lövhələr DP, Type-C və eDP-ni dəstəkləsə də, əksər zavod avadanlıqları (PLC-lər, sənaye kompüterləri və köhnə kontrollerlər) hələ də əsas çıxışlar kimi HDMI, VGA və ya DVI-dan istifadə edir.

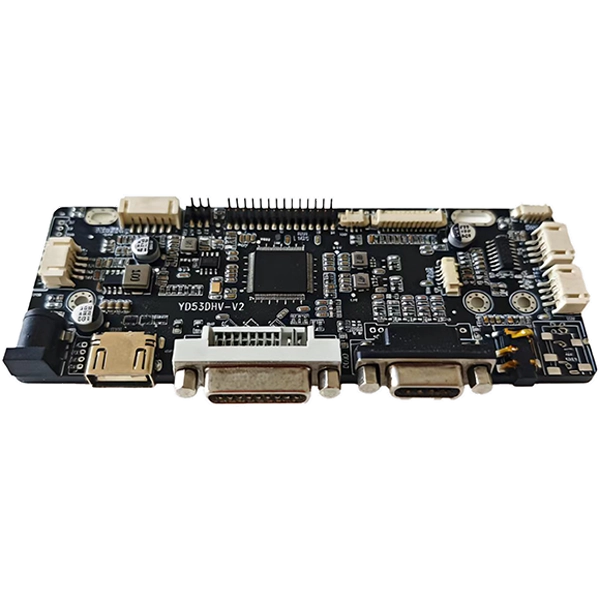

SKY-TDMHDMI və VGA və DVI-dan LVDS Sənaye LCD İdarəetmə Panelinəbu xüsusi ehtiyacı qarşılayır. O, sənaye kompüterlərində tapılan ən çox yayılmış üç video mənbəyini qəbul edir və LVDS panellərini DP-dən HDMI-ya adapterlərə və ya Type-C çevirmə kabellərinə ehtiyac olmadan idarə edir --- xərclərə qənaət edir və siqnal zəncirindəki potensial uğursuzluq nöqtələrini azaldır.

Standart video çıxışlarının LVDS sənaye panellərinə qoşulması lazım olan HMI panellərinin təkmilləşdirilməsi, CNC maşın displeyinin dəyişdirilməsi və tibbi səbət ekranının inteqrasiyası üçün bu lövhəni avadanlıq istehsalçılarına təqdim etdik. Artıq HDMI, VGA və ya DVI mənbələri və LVDS panellərindən istifadə edən müştərilər üçün bu lövhə istifadə olunmamış DP, Type-C və ya eDP funksiyaları üçün ödəniş etmədən sadə həll yolu təqdim edir.

Əsas Xüsusiyyətlər

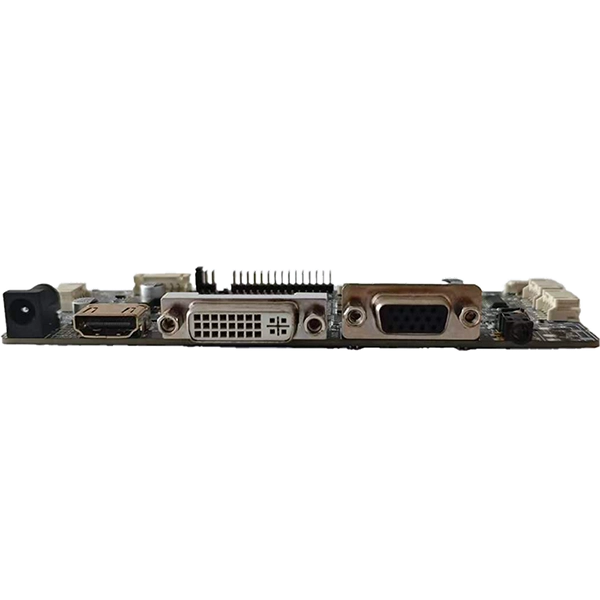

1. Sənaye fərdi kompüterləri üçün üç standart giriş

- HDMI müasir sənaye kompüterlərini və quraşdırılmış sistemləri dəstəkləyir

- VGA köhnə kontrollerlərə və köhnə avadanlıqlara qoşulur

- DVI sənaye iş stansiyaları üçün rəqəmsal siqnal yolunu təmin edir

- DP və ya Type-C dəstəyinin olmaması standart tətbiqlər üçün aşağı qiymət deməkdir

2. LVDS Panel Sürücülük Optimize Edildi

- Tək/iki kanallı LVDS çıxışlarını dəstəkləyir1920×1080 @ 60Hz

- 6-bit, 8-bit və 10-bit LVDS panelləri ilə uyğun gəlir

- Müxtəlif LCD modelləri üçün seçilə bilən panel gərginliyi (3.3V/5V/12V).

- Panelə xas tələblər üçün tənzimlənən vaxt parametrləri

3. Sənaye səviyyəli siqnal bütövlüyü

- Aşağı EMI dizaynı yaxınlıqdakı avadanlıqla müdaxiləni azaldır

- 12V və ya 24V sənaye enerji sistemləri üçün geniş DC girişi (8-25V).

- PWM parlaqlığına nəzarət ilə inteqrasiya edilmiş arxa işıq sürücüsü

- Zavod gücü dalğalanmaları altında sabit görüntü çıxışı

4. OEM-lər üçün sadələşdirilmiş inteqrasiya

- Standart JST 2x15 LVDS çıxış konnektoru ümumi panel kabellərinə uyğun gəlir

- Kompakt PCB ölçüsü əksər sənaye ekran qapaqlarına uyğun gəlir

- Tək lövhəli həll xarici çevirici qutuları aradan qaldırır

- Çoxillik avadanlıq istehsalı üçün uzunmüddətli həyat dövrü təchizatı

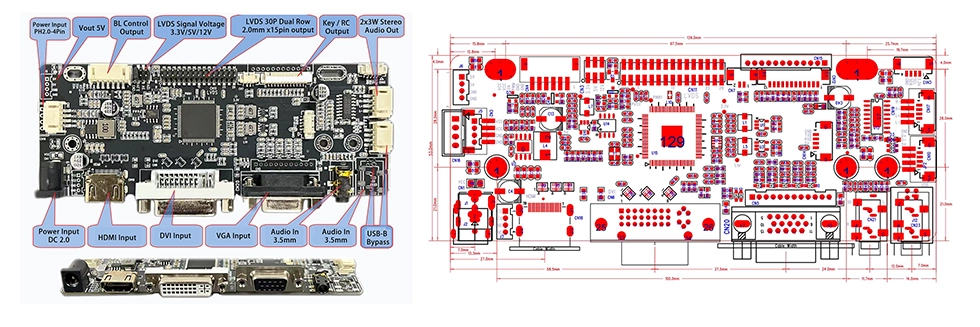

İnterfeyslər və Ölçülər

JST 2x15 Pin LVDS Çıxış İnterfeysi

6-Pin 2.0mm Arxa İşıq İnterfeysi

Tipik Tətbiqlər

Bizim HDMI və VGA və DVI - LVDS Sənaye LCD Nəzarətçi Panelimiz müstəsna sabitlik təklif edərək, əsasən sənaye tətbiqləri üçün nəzərdə tutulub. Onlar sənaye avtomatlaşdırma HMI panelləri, CNC maşın operatoru terminalları, tibbi diaqnostika və xəstə monitorinq avadanlığı, sənaye panelli fərdi kompüterlər və quraşdırılmış nəzarətçilər, açıq çərçivəli sensor monitorlar, özünəxidmət köşkləri və interaktiv terminallar, pərakəndə POS sistemləri, bortda daşınma displeyləri və ağıllı fabrik istehsalı avadanlıqları daxil olmaqla müxtəlif sənaye sahələrində geniş istifadə olunur.

Bu Lövhəni Nə Zaman Seçməli və Çox İnterfeysli lövhəyə qarşı

Hansı İdarə Heyəti Layihənizə Uyğundur?

SKY-TDM iki sənaye LCD nəzarətçi lövhəsi təklif edir. Seçmək üçün necə:

Bu Lövhəni (HDMI/VGA/DVI - LVDS) seçin, əgər:

- Video mənbələriniz yalnız HDMI, VGA və ya DVI-dır (DP/Type-C tələb olunmur)

- LCD paneliniz LVDS interfeysindən istifadə edir (eDP panelləri yoxdur)

- Standart sənaye tətbiqləri üçün xərclərin optimallaşdırılmış həllinə ehtiyacınız var

- DP Alt Mode, Type-C və ya eDP funksiyaları üçün ödəniş etməkdən çəkinmək istəyirsiniz

- Siz artıq HDMI/VGA/DVI çıxışları olan mövcud avadanlıqları təkmilləşdirirsiniz

Çox interfeysli lövhəni (HDMI/DP/VGA/Type-C - LVDS/eDP) seçin, əgər:

- Sisteminizə DisplayPort və ya USB Type-C video mənbələri daxildir

- Sizə eDP panel dəstəyi lazımdır

- Çoxlu video daxiletmə tələbləri olan yeni platforma hazırlayırsız

- Tətbiqiniz 4K ayırdetmə dəstəyi tələb edir

- Gələcəyə nəzarət etmək üçün maksimum interfeys çevikliyinə ehtiyacınız var

Standart PC çıxışları və LVDS panelləri olan əksər sənaye avtomatlaşdırma, tibbi və köşk proqramları üçün bu lövhə funksionallıq və qiymətin optimal balansını təmin edir.

Niyə SKY-TDM seçməlisiniz

✔ Sənaye dərəcəli etibarlılıq

Sərt sənaye mühitlərində sabit, uzunmüddətli işləməyi təmin etmək üçün yüksək səviyyəli elektron komponentlərlə qurulmuşdur.

✔ Bir Pəncərəli Ekran Ekosistemi

Biz LCD panellər, sensor ekranlar, nəzarətçi lövhələri, optik birləşmə və xüsusi displey kabelləri ilə təmin edirik ki, bu da sizin bütün displey montajınız üçün bir mənbədən satınalma imkanı verir.

✔ Hərtərəfli OEM və ODM Fərdiləşdirmə

Komandamız sizin fərdiləşdirmə ehtiyaclarınızı tam dəstəkləyir. Biz məhsulun fiziki görünüşünü, interfeyslərini, siqnal kabellərini və güc giriş/çıxışını sizin xüsusi tələblərinizə uyğunlaşdıra bilərik.

✔ Uzunmüddətli Stabil Təchizat

Ciddi Material Bill of Materials (BOM) rəhbərliyi çoxillik istehsal dəstəyi tələb edən sənaye cihazları üçün vacib olan komponentlərin qəfil köhnəlməsinin qarşısını alır.

✔ Xüsusi Mühəndislik Dəstəyi

Komandamız prototipin yoxlanılması mərhələsindən kütləvi istehsala qədər sizinlə əlaqə saxlayacaq, sınaq məsələlərini davamlı olaraq izləyəcək və texniki həllər təqdim edəcək.

Keyfiyyət Təminatı

Bütün HDMI və VGA və DVI-dan LVDS Sənaye LCD İdarəetmə Panelimiz standartlaşdırılmış yoxlama proseslərindən və hərtərəfli ciddi sınaq prosedurlarından keçir. Biz 100% tam funksional yoxlanış, siqnal bütövlüyü və çıxış sabitliyi sınağı, davamlı yanma sınağı (istək əsasında mövcuddur), enerji təchizatı sabitliyinin dövriyyəsi testləri və tam interfeys rabitə yoxlanışı həyata keçiririk. Bu addımlar göndərilməzdən əvvəl hər bir məhsulun yararlılığını və bütövlüyünü təmin edir. Bizim ciddi keyfiyyət yoxlamamız son istifadəçi tətbiqlərində sənaye avadanlıqlarının OEM-ləri üçün sahədə nasazlıq riskini minimuma endirir.

Tez-tez verilən suallar

S1: Bu lövhə ilə SKY-TDM-in çox interfeysli lövhəsi arasında əsas fərq nədir?

Cavab: Bu lövhə LVDS çıxışı olan HDMI, VGA və DVI girişlərinə diqqət yetirir --- sənaye kompüterlərində və köhnə kontrollerlərdə tapılan ən çox yayılmış üç interfeys. O, DP, Type-C və eDP tələb olunmayan standart tətbiqlər üçün sərfəli optimallaşdırılmış həll təklif edir.

S2: Bu lövhə 1920×1080-dən yüksək qətnamələri dəstəkləyə bilərmi?

A: Bu lövhə sənaye LVDS panelləri üçün optimallaşdırılmışdır1920×1080 @ 60Hz. eDP panelləri ilə 4K və ya daha yüksək ayırdetmə tətbiqləri üçün eDP çıxışlarını dəstəkləyən multi-interfeys lövhəmizi tövsiyə edirik.

3-cü sual: Mən bu lövhəni həm 12V, həm də 24V enerji təchizatı ilə istifadə edə bilərəmmi?

A: Bəli. Şura geniş DC giriş diapazonunu dəstəkləyir8V - 25V, onu tez-tez fabrik avtomatlaşdırma və tibbi avadanlıqlarda tapılan həm 12V, həm də 24V sənaye enerji sistemləri ilə uyğunlaşdırır.

4-cü sual: LCD panelimin uyğun olub olmadığını necə bilə bilərəm?

A: Lütfən, LCD panelinizin model nömrəsini göstərin. Mühəndislik komandamız LVDS pin xəritəsini, panel gərginliyini, vaxt parametrlərini və ayırdetmə uyğunluğunu yoxlayacaq. Uyğun LVDS kabelləri də təmin edə bilərik.

S5: Bu lövhə rezistiv və kapasitiv sensor ekranlara uyğundurmu?

A: Bəli. Biz USB, I²C və ya UART vasitəsilə həm PCAP, həm də rezistiv sensor ekranlar üçün toxunma interfeysi inteqrasiyasını dəstəkləyirik. Lövhə tam ekran həllinin bir hissəsi kimi toxunma nəzarətçinizlə birləşdirilə bilər.

S6: HDMI və VGA və DVI-dan LVDS Sənaye LCD Nəzarətçi Panelinin tipik həyat dövrü nədir?

A: Bu lövhə 8-15 illik istehsal dəstəyi tələb edən sənaye avadanlığı üçün uzunmüddətli komponent təminatı ilə nəzərdə tutulmuşdur. Biz komponentlərin qəfil köhnəlməsinin qarşısını almaq üçün ciddi BOM nəzarətini saxlayırıq.

S7: Panelə uyğun proqram təminatını təmin edirsiniz?

A: Bəli. Biz sizin xüsusi LCD panelinizin vaxtı, həlli və işləmə parametrləri üçün proqram təminatını fərdiləşdiririk. Bu, ekran panelinizlə birləşdirin və oynayın inteqrasiyasını təmin edir.

Bizimlə əlaqə saxlayın

Quraşdırılmış displey layihəniz üçün etibarlı sənaye LCD nəzarətçi lövhələri əldə edirsiniz?

İstər standart HDMI/VGA/DVI-dan LVDS sürücü lövhələrinə və ya tam fərdiləşdirilmiş displey birləşmələrinə ehtiyacınız olsun, SKY-TDM-in mühəndis komandası layihənizi ilkin konsepsiyadan kütləvi istehsala qədər dəstəkləyir.

Zəhmət olmasa sorğunuzda aşağıdakı məlumatları təqdim edin:

• Dəqiq LCD panel model nömrəsi

• Ekran ölçüsü və yerli qətnamə

• Tələb olunan video daxiletmə interfeysləri

• İş gərginliyi spesifikasiyası

• Sensor ekran növü (əgər varsa)

• Hədəf tətbiqi və əməliyyat mühiti

• Təxmini illik sifariş miqdarı

• Ətraflı fərdiləşdirmə tələbləri

Mühəndislərimiz 24 saat ərzində spesifikasiyalarınızı qiymətləndirəcək, uyğun aparat tövsiyələri, texniki təsvirlər və rəqabətli kotirovkalar təqdim edəcək.
