Sənaye avadanlığı çevik video girişlərə və etibarlı TFT LCD bağlantısına ehtiyac duyduqda2-HDMI-dən LVDS TTL Interface AD Board-dənSKY-TDMpraktiki nəzarətçi həllini təmin edir. Sənaye displey inteqrasiyası üçün nəzərdə tutulmuşdur, o, ikili HDMI girişlərini, LVDS və TTL çıxışlarını, konfiqurasiya edilə bilən proqram təminatını və 7 ilə 32 düym arasında olan LCD panelləri dəstəkləyir, OEM tərtibatçılarına aparat inteqrasiyasını sadələşdirməyə və inkişaf səylərini azaltmağa kömək edir.
Ekran nəzarətçisi video siqnalları çevirməkdən daha çox şey etməlidir. O, LCD interfeysinə uyğun olmalı, sabit təsvir ötürülməsini təmin etməli, tələb olunan panel vaxtını dəstəkləməli və avadanlığın ömrü boyu etibarlı qalmalıdır. The2-HDMI-dən LVDS TTL Interface AD Boardbu praktiki tələblər ətrafında hazırlanmışdır. İki HDMI video mənbəyini qəbul edərək və LVDS və ya RGB TTL çıxış interfeyslərini təmin etməklə, sənaye TFT LCD panellərini seçərkən avadanlıq dizaynerlərinə daha çox çeviklik verir. Onun konfiqurasiya edilə bilən proqram təminatı, həmçinin qətnamə, vaxt, interfeys tərifləri, işıqlandırma nəzarəti, ekran parametrləri və digər layihə tələblərinə uyğunlaşdırıla bilər. Bu, lövhəni sənaye avtomatlaşdırılması, tibbi avadanlıq, özünəxidmət köşkləri, rəqəmsal işarələr, nəqliyyat avadanlığı və quraşdırılmış ekran sistemləri üçün uyğun edir.
Mündəricat
- 2-HDMI-dən LVDS TTL Interface AD Board nədir?
- Sənaye displeylərində ikili HDMI girişləri niyə vacibdir?
- LVDS və TTL Çıxışları LCD Uyğunluğunu Necə Təkmilləşdirir?
- Nəzərə alınmalı əsas xüsusiyyətlər hansılardır?
- Bu Ekran Nəzarətçisi Harada istifadə edilə bilər?
- OEM Ekran İnteqrasiyasını Necə Sadələşdirir?
- Nəzarətçi Şurasının texniki baxışı
- Tez-tez verilən suallar
- Xüsusi Sənaye Ekran Həllini əldə edin

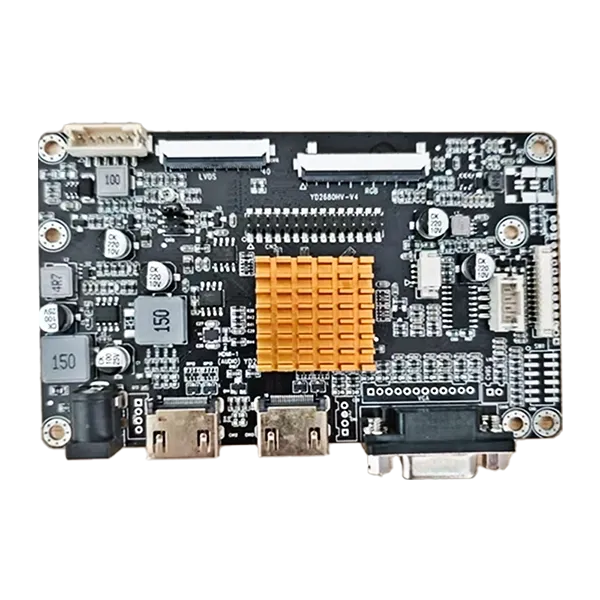

2-HDMI-dən LVDS TTL Interface AD Board nədir?
Adətən LCD nəzarətçi lövhəsi adlanan ekran AD lövhəsi video mənbəyi ilə LCD panel arasında əlaqə nöqtəsi kimi çıxış edir. Sənaye avadanlıqlarında video mənbəyi HDMI siqnalını təmin edə bilər, seçilmiş TFT LCD panel isə LVDS və ya TTL interfeysi tələb edə bilər. Nəzarətçi daxil olan video siqnalı müvafiq LCD interfeysinə çatdırmaq üçün tərcümə edir və emal edir.
The2-HDMI-dən LVDS TTL Interface AD Boardxüsusi olaraq bu tip inteqrasiya üçün nəzərdə tutulmuşdur. O, iki HDMI video girişini dəstəkləyir və uyğun sənaye TFT LCD panelləri üçün LVDS və ya RGB TTL çıxışını təmin edə bilər. Məhsulun spesifikasiyasına uyğun olaraq, xüsusi panel tələblərindən asılı olaraq, təxminən 7-dən 32 düymədək sənaye TFT displeyləri üçün konfiqurasiya edilə bilər.
OEM layihələri üçün bu yanaşma panel modellərini və ya avadanlıq konfiqurasiyalarını dəyişdirərkən bütün displey elektronikasını yenidən dizayn etmək ehtiyacını azalda bilər. Bunun əvəzinə mühəndislər uyğun nəzarətçi konfiqurasiyasını seçə və LCD-nin ayırdetmə qabiliyyətini, vaxtı, interfeys tərifini və güc tələblərini yoxlaya bilərlər.
Sənaye displeylərində ikili HDMI girişləri niyə vacibdir?
Sənaye sistemləri getdikcə çoxlu video mənbələrindən istifadə edir. Məsələn, maşın sənaye kamerasından, təftiş sistemindən, quraşdırılmış kompüterdən və ya ikincil emal qurğusundan siqnal qəbul edərkən kompüterdən məlumatı göstərməli ola bilər.
İki HDMI girişi olan nəzarətçi iki rəqəmsal video mənbəyini birləşdirmək və onlar arasında keçid etmək üçün əlverişli yol təqdim edir. Bu, hər bir tətbiqdə əlavə xarici keçid cihazı tələb etmədən sistem arxitekturasını daha çevik edə bilər.
- Çoxsaylı video mənbələri:İki HDMI girişi daha çox sistem elastikliyini təmin edir.
- Sistem inteqrasiyası:Video mənbəyinin dəyişdirilməsi displey arxitekturasına daxil edilə bilər.
- Avadanlıqların təkmilləşdirilməsi:Mövcud sistemlər yeni HDMI əsaslı video mənbələrinə uyğunlaşdırıla bilər.
- Dizayn çevikliyi:Mühəndislər müxtəlif mənbə konfiqurasiyaları ətrafında ekran sistemləri qura bilərlər.
Bu xüsusiyyət xüsusilə sənaye HMI sistemləri, idarəetmə terminalları, yoxlama avadanlığı, köşklər və displey mənbəyi çevikliyinin vacib olduğu digər məhsullar üçün faydalıdır.
LVDS və TTL Çıxışları LCD Uyğunluğunu Necə Təkmilləşdirir?
LCD panellərin hamısı eyni elektrik interfeysindən istifadə etmir. Sənaye TFT tətbiqlərində tez-tez rast gəlinən iki interfeys LVDS və TTL/RGB-dir. Səhv nəzarətçi interfeysinin seçilməsi uyğunsuzluğa, qeyri-sabit şəkillərə və ya əlavə avadanlıqların yenidən dizaynına səbəb ola bilər.
Həm LVDS, həm də TTL çıxışının dəstəklənməsi sistem dizaynerlərinə uyğun LCD panelləri seçərkən daha çox seçim imkanı verir. Nəzarətçinin LVDS bağlantılarına xüsusi diferensial siqnal cütləri daxildir, onun TTL interfeysi isə uyğun panellər üçün RGB məlumat və sinxronizasiya siqnallarını təmin edir.
| İnterfeys | Tipik Funksiya | İnteqrasiya Dəyəri |
|---|---|---|
| LVDS | Yüksək sürətli diferensial LCD məlumat ötürülməsi | Bir çox sənaye TFT LCD panelləri üçün uyğundur |
| TTL / RGB | Paralel RGB ekran məlumatları və vaxt siqnalları | Uyğun TTL-interfeys TFT panellərini dəstəkləyir |
| HDMI | Rəqəmsal video mənbə girişi | Müasir video avadanlıqlara rahat qoşulma |
Mühəndislər istehsaldan əvvəl həmişə dəqiq LCD modelini, ayırdetmə qabiliyyətini, vaxt parametrlərini, gərginlik tələblərini, birləşdirici konfiqurasiyanı və pin xəritəsini təsdiqləməlidirlər. İnterfeys uyğunluğu yalnız interfeys adından deyil, tam panel spesifikasiyasından asılıdır.
Nəzərə alınmalı əsas xüsusiyyətlər hansılardır?
Sənaye LCD nəzarət cihazını seçmək, giriş və çıxış birləşdiricilərinin fiziki olaraq uyğun olub olmadığını yoxlamaqdan daha çox tələb edir. Elektrik spesifikasiyası, proqram təminatı konfiqurasiyası, panelin vaxtı, arxa işıq tələbləri və uzunmüddətli təchizat mülahizələri hamısı layihənin etibarlılığına təsir edə bilər.
İkili HDMI Video Girişləri
İki HDMI girişi avadanlıq dizaynerlərinə çoxsaylı rəqəmsal video mənbələrini birləşdirməyə və sistem tələblərinə uyğun olaraq müvafiq mənbəni seçməyə imkan verir.
LVDS və TTL Çıxış Dəstəyi
Hər iki çıxış növünün dəstəklənməsi uyğun TFT LCD panellərin diapazonunu genişləndirir və OEM layihəsi müxtəlif displey konfiqurasiyalarından istifadə etdikdə avadanlığın yenidən dizaynını azalda bilər.
Çevik Firmware Konfiqurasiyası
Mikroproqram LCD ayırdetmə qabiliyyətinə, vaxt parametrlərinə, interfeys təriflərinə, OSD tələblərinə, başlanğıc loqolarına və tətbiqə aid digər parametrlərə görə fərdiləşdirilə bilər. Bu, standart nəzarətçi konfiqurasiyasının kifayət etmədiyi OEM və ODM avadanlığı üçün xüsusilə dəyərlidir.
Sənaye yönümlü dizayn
Lövhə davamlı sənaye tətbiqləri üçün nəzərdə tutulmuşdur, dizayn mülahizələri sabit siqnalın işlənməsi, müdaxilənin azaldılması, komponentlərin mövcudluğu və uzunmüddətli istismara yönəldilmişdir.
Kompakt inteqrasiya
Xüsusi nəzarətçi lövhəsi quraşdırılmış avadanlığın daxili displey arxitekturasını sadələşdirərək mühəndislərə müəyyən edilmiş aparat platforması daxilində LCD əlaqələrini, arxa işığın idarə edilməsini, siqnalın çevrilməsini və əlaqəli ekran funksiyalarını idarə etməyə kömək edə bilər.
Bu Ekran Nəzarətçisi Harada istifadə edilə bilər?
Nəzarətçi HDMI giriş çevikliyini LVDS və TTL LCD çıxış seçimləri ilə birləşdirdiyinə görə, o, geniş çeşiddə quraşdırılmış və sənaye ekran proqramlarına xidmət edə bilər.
| Ərizə | Nəzarətçi niyə faydalıdır |
|---|---|
| Sənaye avtomatlaşdırılması | Rəqəmsal video mənbələrini sənaye TFT ekran panelləri ilə birləşdirir |
| Tibbi Avadanlıq | Xüsusi avadanlıq üçün fərdiləşdirilmiş ekran konfiqurasiyalarını dəstəkləyir |
| Özünə xidmət köşkləri | Çevik video girişi və quraşdırılmış LCD inteqrasiyasını təmin edir |
| Rəqəmsal İşarə | Uyğun LCD panelləri idarə etmək üçün HDMI əsaslı məzmun mənbələrinə imkan verir |
| Nəqliyyat Avadanlıqları | Sabit əməliyyat tələb edən quraşdırılmış ekran sistemlərini dəstəkləyir |
| Daxili sistemlər | Tətbiqə xüsusi ekran dizaynları üçün konfiqurasiya edilə bilən interfeyslər təklif edir |
Müvafiq konfiqurasiya avadanlığın iş mühitindən, LCD modelindən, video mənbəyindən, ayırdetmə qabiliyyətindən, mexaniki məkandan və güc arxitekturasından asılıdır. Bu səbəbdən kütləvi istehsaldan əvvəl mühəndislik yoxlaması tamamlanmalıdır.
OEM Ekran İnteqrasiyasını Necə Sadələşdirir?
OEM layihəsi birlikdə işləmək üçün LCD panel, sensor ekran, nəzarətçi, kabellər, proqram təminatı, arxa işıq və mexaniki struktur tələb etdikdə displey inteqrasiyası çətinləşə bilər. Hədəf LCD ətrafında konfiqurasiya edilə bilən nəzarətçi lövhəsi bu inteqrasiya problemlərinin bəzilərini azalda bilər.
SKY-TDM LCD seçimi, nəzarətçi konfiqurasiyası, sensor ekranın fərdiləşdirilməsi, optik birləşmə, örtük şüşəsi, interfeys kabelləri və müvafiq displey inteqrasiyası tələblərini əhatə edən displey mühəndisliyi xidmətləri təqdim edir. Onun keyfiyyət idarəetmə sistemlərinə ISO 9001, ISO 13485 və IATF 16949 sertifikatları daxildir, nəzarətçi lövhələr isə şirkətin məhsul məlumatlarına uyğun olaraq göndərilməzdən əvvəl funksional sınaqdan keçirilir.
OEM və ODM müştəriləri üçün mühəndislik dəstəyi aşağıdakıları əhatə edə bilər:
- LCD həlli və vaxt konfiqurasiyası
- LVDS pin xəritəsi və TTL vaxtının tənzimlənməsi
- Firmware optimallaşdırılması
- Arxa işıq və parlaqlığa nəzarət
- OSD dil konfiqurasiyası
- Başlanğıc loqosunun fərdiləşdirilməsi
- Kabel pin və birləşdirici konfiqurasiya
- Mexanik montaj tələbləri
- LCD və sensor panel uyğunluğu
Bu inteqrasiya olunmuş yanaşma, displey uyğunluğu və uzunmüddətli komponent mövcudluğunun mühüm dizayn mülahizələri olduğu layihələr üçün xüsusilə dəyərli ola bilər.
Nəzarətçi Şurasının texniki baxışı
Aşağıdakı cədvəl bu nəzarətçi həllinin vacib xüsusiyyətlərini ümumiləşdirir və displey sisteminin inkişafı zamanı onların praktiki əhəmiyyətini izah edir.
| Spesifikasiya / Xüsusiyyət | Mövcud Konfiqurasiya | Mühəndislik faydası |
|---|---|---|
| Video Girişləri | 2 × HDMI | Çoxlu rəqəmsal video mənbələrini dəstəkləyir |
| LCD Çıxışlar | LVDS və TTL / RGB | Uyğun LCD seçimlərini genişləndirir |
| LCD Ölçü Aralığı | Təxminən 7-32 düym | Müxtəlif sənaye ekran formatları üçün uyğundur |
| Mikroproqram | Konfiqurasiya edilə bilər | Layihəyə aid ekran parametrlərini dəstəkləyir |
| LVDS birləşdiricisi | JST 2×15 pin | Diferensial displey siqnal bağlantılarını təmin edir |
| LVDS FFC | 40 pinli, 0,5 mm | Uyğun LCD panel bağlantılarını dəstəkləyir |
| TTL T-CON | 50 pinli FFC | RGB və zamanlama siqnal bağlantılarını təmin edir |
| Arxa işıq interfeysi | PH2.0 6 pinli | Uyğun arxa işıq gücünü və nəzarəti dəstəkləyir |
Həqiqi pin tərifləri və elektrik konfiqurasiyası həmişə hədəf LCD məlumat cədvəlinə uyğun olaraq yoxlanılmalıdır. Məsələn, LVDS interfeysi diferensial TX siqnal cütlərindən istifadə edir, TTL interfeysinə isə RGB məlumatları, DE, VS, HS, DCLK və əlaqəli idarəetmə siqnalları daxildir. Uğurlu inteqrasiya üçün düzgün pin xəritəsi vacibdir.
Tez-tez verilən suallar
1. Hansı LCD panelləri bu nəzarətçiyə qoşmaq olar?
Nəzarətçi uyğun LVDS və ya TTL interfeyslərindən istifadə edərək sənaye TFT LCD panellərinin geniş çeşidi üçün konfiqurasiya edilə bilər. Təxminən 7-32 düym diapazonunda panellər xüsusi modeldən və elektrik tələblərindən asılı olaraq dəstəklənə bilər. LCD model nömrəsinin təmin edilməsi mühəndis qrupuna uyğunluğu yoxlamağa imkan verir.
2. Mikroproqram OEM layihəsi üçün fərdiləşdirilə bilərmi?
Bəli. Mikroproqramın fərdiləşdirilməsi LCD təsvir ölçüsünü, vaxt parametrlərini, interfeys təriflərini, OSD parametrlərini, başlanğıc loqolarını və digər layihəyə xas tələbləri əhatə edə bilər.
3. Lövhə həm LVDS, həm də TTL LCD panellərini dəstəkləyirmi?
Bəli. Nəzarətçi həm LVDS, həm də RGB TTL çıxış variantlarını təmin etmək üçün nəzərdə tutulmuşdur ki, bu da ona müxtəlif uyğun sənaye TFT LCD konfiqurasiyalarını dəstəkləməyə imkan verir.
4. İki HDMI mənbəyi eyni vaxtda qoşula bilərmi?
Lövhə konfiqurasiya edilmiş proqrama uyğun olaraq mənbə seçimi ilə ekran sisteminə iki uyğun rəqəmsal video mənbəyini daxil etməyə imkan verən iki HDMI giriş interfeysi təqdim edir.
5. Bu nəzarətçi davamlı sənaye tətbiqləri üçün uyğundurmu?
Məhsul sabit siqnal emalına, müdaxiləyə nəzarətə, sənaye yönümlü komponentlərə və uzunmüddətli təchizat mülahizələrinə diqqət yetirməklə, sənaye tətbiqləri və davamlı əməliyyat üçün nəzərdə tutulmuşdur.
6. SKY-TDM tam ekran yığımını təmin edə bilərmi?
Bəli. SKY-TDM sənaye LCD panelləri, tutumlu və ya rezistiv sensor ekranlar, nəzarətçi lövhələri, interfeys kabelləri, optik birləşmə, örtük şüşəsi və əlaqəli OEM/ODM mühəndislik xidmətləri daxil olmaqla daha geniş displey inteqrasiyası tələblərini dəstəkləyə bilər.
Xüsusi Sənaye Ekran Həllini əldə edin
Düzgün LCD nəzarətçinin seçilməsi sabit sənaye ekran sisteminin qurulmasında mühüm addımdır. İkili HDMI girişləri, LVDS və TTL çıxış uyğunluğu, konfiqurasiya edilə bilən proqram təminatı və LCD uyğunluğu və inteqrasiyası üçün mühəndis dəstəyi ilə bu nəzarətçi OEM tərtibatçılarına öz xüsusi texniki tələbləri əsasında ekran sistemləri yaratmağa kömək edə bilər. Əgər siz yeni sənaye HMI, tibbi cihaz, köşk, nəqliyyat displeyi və ya quraşdırılmış avadanlıq layihəsini qiymətləndirirsinizsə, 2-HDMI-dən LVDS TTL Interface AD Board vəbizimlə əlaqə saxlayınLCD modeliniz, qətnaməniz, interfeys növü, miqdarı və layihə tələbləri ilə. SKY-TDM uyğunluğu yoxlamağa və tətbiqiniz üçün praktiki ekran həllini inkişaf etdirməyə kömək edə bilər.
