Məqalənin xülasəsi:Sənaye ekran sistemləri inkişaf etdikcə, mühəndislər tez-tez praktiki problemlə üzləşirlər: müasir LVDS siqnal mənbələrini hələ də TTL/RGB interfeyslərinə əsaslanan TFT LCD panelləri ilə birləşdirmək. TheLVDS-dən TTL Siqnal Dönüştürmə Şurası-danSKY-TDMbu iki displey texnologiyası arasında praktiki körpü yaradır, avadanlıq istehsalçılarına yenidən dizayn xərclərini, inkişaf müddətini və inteqrasiya mürəkkəbliyini azaldaraq mövcud LCD panelləri təkrar istifadə etməyə kömək edir. Sənaye səviyyəli PCB dizaynı, sabit siqnal ötürülməsi, inteqrasiya edilmiş LED arxa işığı sürmə, tənzimlənən VCOM və fərdiləşdirmə dəstəyi ilə bu növ dönüşüm lövhəsi sənaye HMI-ləri, tibbi avadanlıqlar, quraşdırılmış sistemlər, nəqliyyat avadanlığı və digər ekran tətbiqləri üçün uyğundur.

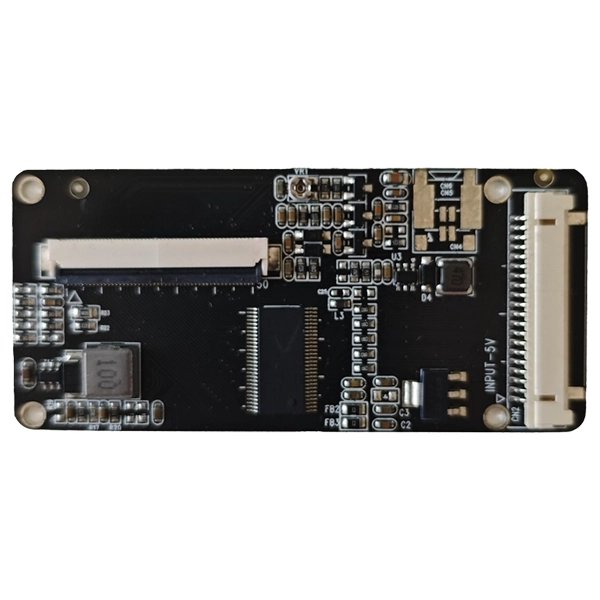

AnLVDS-dən TTL Siqnal Dönüştürmə ŞurasıLVDS diferensial ekran siqnallarını uyğun TFT LCD panelləri tərəfindən tələb olunan TTL/RGB paralel siqnallara çevirmək üçün nəzərdə tutulmuş ekran interfeysi sxemidir. Seçilmiş LCD panel TTL/RGB interfeysindən istifadə edərkən sənaye kompüteri, quraşdırılmış nəzarətçi və ya displey mənbəyi LVDS çıxışı təmin etdikdə bu funksiya xüsusilə vacib olur.
Müvafiq LCD panelini əvəz etmək və ya bütün idarəetmə sistemini yenidən dizayn etmək əvəzinə, mühəndislər siqnal mənbəyi ilə displey arasında çevirmə lövhəsi təqdim edə bilərlər. Bu yanaşma köhnə avadanlıq təkmilləşdirmələri, fərdiləşdirilmiş sənaye displeyləri və mövcud LCD inventarının istifadədə qalması lazım olan layihələr üçün xüsusilə dəyərli ola bilər.
SKY-TDM-in həlli sənaye ekran inteqrasiyası ətrafında hazırlanmışdır. Standart konfiqurasiya bir8 bitlik LVDS girişivə a50 pinli TTL/RGB LCD çıxış, 5V giriş təchizatı, inteqrasiya edilmiş LED sürücüsü, VCOM tənzimlənməsi və işləmə temperaturu diapazonu ilə-20°C-dən +70°C-dək.
Ekran interfeysləri həmişə bir-birini əvəz edə bilməz. LVDS və TTL/RGB görüntü məlumatlarının ötürülməsinin müxtəlif üsullarından istifadə edir, yəni mənbə və LCD panel müxtəlif interfeys arxitekturalarından istifadə etdikdə birbaşa əlaqə ümumiyyətlə mümkün olmur.
Bu, OEM avadanlıq istehsalçıları üçün bir sıra çətinliklər yaradır:
Düzgün işlənmiş çevirmə lövhəsi ekran arxitekturasının qalan hissəsini nisbətən dəyişməz saxlayarkən interfeys uyğunsuzluğunu aradan qaldırır. Köhnə avadanlıqları təkmilləşdirən istehsalçılar üçün bu, tam ekran sistemini yenidən dizayn etməkdən daha səmərəli yol təmin edə bilər.
Siqnal bütövlüyü ekranın çevrilməsində ən vacib amillərdən biridir. Optimallaşdırılmış diferensial marşrutlaşdırma siqnal təhrifini azaltmağa kömək edir və LVDS mənbəyi ilə konversiya sxemi arasında sabit görüntü ötürülməsini dəstəkləyir.
Sənaye avadanlıqları tez-tez mühərriklər, kommutasiya enerji təchizatı, rabitə cihazları və digər elektromaqnit müdaxilə mənbələri ilə yanaşı işləyir. Diqqətlə dizayn edilmiş PCB düzeni və güc arxitekturası arzuolunmaz müdaxiləni azaltmağa və ümumi sistemin sabitliyini yaxşılaşdırmağa kömək edə bilər.
Lövhə uyğun TFT panelləri üçün TTL/RGB 50 pinli LCD interfeysi təmin edir. İnterfeys RGB məlumatları, sinxronizasiya siqnalları, saat, güclə əlaqəli siqnallar, VCOM, sıfırlama və digər displey idarəetmə bağlantılarını ehtiva edir.
İnteqrasiya edilmiş LED arxa işıq sürücüsü ümumi ekran arxitekturasını sadələşdirməyə kömək edir. Avadanlıq istehsalçıları çoxlu müstəqil sxemlər əldə etmək əvəzinə, konvertasiya və işıqlandırma funksiyalarını daha yığcam displey həllinə birləşdirə bilərlər.
VCOM tənzimlənməsi lövhəni müxtəlif LCD panellərlə uyğunlaşdırarkən əlavə rahatlıq təmin edir. Mühəndislər seçilmiş panel üçün uyğun görüntü performansına nail olmaq üçün ekran konfiqurasiyasını dəqiq tənzimləyə bilərlər.
Ekran inteqrasiyası layihələri tez-tez fərdiləşdirilmiş bağlayıcılar, pin tərifləri, kabel uzunluqları, quraşdırma yerləri, proqram təminatı konfiqurasiyaları və ya LCD vaxt parametrləri tələb edir. Bu elementləri uyğunlaşdıra bilən konversiya lövhəsi istehsalçısı OEM müştəriləri üçün inteqrasiya işlərini əhəmiyyətli dərəcədə azalda bilər.
Aşağıdakı cədvəl SKY-TDM-nin tipik konfiqurasiyasını ümumiləşdirirLVDS-dən TTL Siqnal Dönüştürmə Şurası. Faktiki spesifikasiyalar seçilmiş LCD panelə və fərdiləşdirilmiş layihə tələblərinə görə dəyişə bilər.
| Maddə | Tipik Spesifikasiya |
|---|---|
| Giriş interfeysi | LVDS, 8 bit |
| LCD Çıxış İnterfeysi | TTL/RGB, 50-pin |
| Giriş gərginliyi | 5V |
| Arxa işıq sürücü | İnteqrasiya edilmiş led sürücü |
| VCOM Tənzimlənməsi | Dəstəklənir |
| İşləmə temperaturu | -20°C-dən +70°C-dək |
| Xüsusi Dizayn | Dəstəklənir |
| Tipik LVDS Konnektoru | HRS DF14-20 / DF19-20 interfeysi |
| LCD birləşdiricisi | TTL FFC 50-pin |
Mühəndislik layihələri üçün interfeys spesifikasiyası həmişə dəqiq LCD panel məlumat cədvəlinə uyğun olaraq yoxlanılmalıdır. Təkcə pin sayı uyğunluğa zəmanət vermir, çünki siqnal tərifləri, gərginlik tələbləri, vaxt, oriyentasiya və birləşdirici təyinatları panellər arasında fərqli ola bilər.
LVDS-dən TTL-yə çevrilmənin çevikliyi bu texnologiyanı müxtəlif sənaye və daxili ekran layihələrində faydalı edir.
Məsələn, avadanlıq istehsalçısı artıq qurulmuş maşına inteqrasiya edilmiş sübut edilmiş 50 pinli TTL LCD panelə malik ola bilər. Əvəzedici nəzarətçi TTL/RGB əvəzinə LVDS çıxışı verirsə, konversiya lövhəsi istehsalçıdan bütün displey komplektini dəyişdirməsini tələb etmədən interfeys körpüsü təmin edə bilər.
Dönüşüm lövhəsinin seçilməsi sadəcə istədiyiniz birləşdirici növündən deyil, LCD paneldən başlamalıdır. Mühəndislər sifariş verməzdən əvvəl tam panel interfeysi məlumatlarını toplamalıdırlar.
Mənbənin tək kanallı və ya iki kanallı LVDS, bit dərinliyi, siqnal vaxtı, gərginlik tələbləri və konnektor konfiqurasiyasını təmin edib-etmədiyini yoxlayın. SKY-TDM-nin standart həlli tək kanallı 8-bit LVDS girişini dəstəkləyir, eyni zamanda fərdiləşdirilmiş dizaynlar müxtəlif tələblər üçün qiymətləndirilə bilər.
50 pinli TTL konnektoru hər LCD-nin eyni pinoutdan istifadə etməsi demək deyil. RGB məlumatları, HSYNC, VSYNC, DE, DCLK, VCOM, güc, arxa işıq və idarəetmə siqnalları çevirmə lövhəsinin tərifi ilə diqqətlə müqayisə edilməlidir.
LCD həlli, piksel saatı, üfüqi vaxt, şaquli vaxt və sinxronizasiya tələbləri lövhənin konfiqurasiyasına uyğun olmalıdır. Fərqli LCD modelləri üçün mikroproqram və ya aparat tənzimləmələri tələb oluna bilər.
Seçim mərhələsində birləşdiricinin mövqeyi, kabel uzunluğu, PCB ölçüləri, montaj delikləri və mövcud quraşdırma sahəsi nəzərə alınmalıdır. Kompakt fərdiləşdirilmiş PCB məhdud daxili məkanı olan avadanlıqlara inteqrasiyanı asanlaşdıra bilər.
Sənaye layihələri üçün ilkin nümunə satınalma qərarının yalnız bir hissəsidir. Alıcılar həmçinin mühəndislik dəstəyi, fərdiləşdirmə imkanları, keyfiyyətə nəzarət, nümunə testi, istehsal gücü və məhsulun uzunmüddətli mövcudluğunu qiymətləndirməlidirlər.
Sənaye alıcıları üçün konversiya lövhəsinin dəyəri əsas siqnal çevrilməsindən kənara çıxır. SKY-TDM öz həllini daha geniş sənaye ekran inteqrasiyası xidmətinin bir hissəsi kimi yerləşdirir, OEM və ODM layihələrini uyğunluğun qiymətləndirilməsindən istehsala qədər dəstəkləyir.
Əsas üstünlüklərə aşağıdakılar daxildir:
Bu birdəfəlik yanaşma, ümumi inkişaf lövhəsi deyil, xüsusi LCD-yə uyğun konversiya lövhəsinə ehtiyacı olan OEM istehsalçıları üçün xüsusilə faydalı ola bilər. Layihənin əvvəlində LCD modelini, interfeys tərifini, ayırdetmə qabiliyyətini, birləşdiricini və mexaniki tələbləri təsdiq etməklə, mühəndislər kütləvi istehsaldan əvvəl uyğunluq risklərini azalda bilərlər.
Standart həll 50 pinli TTL/RGB interfeysindən istifadə edən uyğun TFT LCD panellər üçün nəzərdə tutulub. Dəqiq uyğunluq LCD-nin pin tərifindən, vaxtdan, ayırdetmədən, gərginlikdən və digər elektrik tələblərindən asılıdır.
Bəli. OEM və ODM layihələri üçün birləşdirici növləri, pin təyinatları, kabel uzunluqları və interfeys tərifləri hədəf LCD və avadanlıq strukturuna uyğun olaraq fərdiləşdirilə bilər.
Bəli. Müxtəlif LCD qətnamələri və vaxt tələbləri müvafiq aparat və ya proqram təminatı konfiqurasiyaları üçün qiymətləndirilə bilər. Mühəndislər uyğunluğun qiymətləndirilməsi üçün dəqiq LCD modelini və ya məlumat cədvəlini təqdim etməlidirlər.
Bəli. Lövhə sənaye ekran inteqrasiyası üçün nəzərdə tutulmuşdur və -20°C-dən +70°C-dək iş temperaturu diapazonunu dəstəkləyir. Onun PCB düzeni, güc dizaynı və siqnal arxitekturası tələbkar tətbiqlərdə sabit işləmək üçün optimallaşdırılıb.
Bəli. LVDS kabelləri, arxa işıq kabelləri, elektrik kabelləri və tələb olunduğu hallarda fərdi qoşqular daxil olmaqla, uyğun kabel birləşmələri təmin edilə bilər.
Standart versiya tək kanallı 8 bitlik LVDS girişini dəstəkləyir. İki kanallı LVDS tələbləri hədəf LCD-nin vaxtı və interfeys spesifikasiyasına uyğun olaraq fərdiləşdirilmiş lövhənin inkişafı üçün qiymətləndirilə bilər.
Bəli. Sənaye layihələri üçün nümunənin qiymətləndirilməsi şiddətlə tövsiyə olunur. Konversiya lövhəsinin faktiki LCD paneli və sistem nəzarətçisi ilə sınaqdan keçirilməsi həcm istehsalından əvvəl siqnal uyğunluğunu, təsvirin keyfiyyətini, vaxtı, arxa işığın işləməsini və mexaniki inteqrasiyanı yoxlaya bilər.
AnLVDS-dən TTL Siqnal Dönüştürmə Şurasımüasir LVDS əsaslı sistemlərin mövcud TTL/RGB TFT LCD panelləri ilə işləməsi lazım olduqda effektiv həll ola bilər. Stabil siqnal çevrilməsi, sənaye yönümlü PCB dizaynı, inteqrasiya olunmuş arxa işıq sürmə, VCOM tənzimlənməsi və fərdiləşdirmə imkanlarını birləşdirərək, OEM-lərə mövcud LCD aparatının istifadə imkanlarını genişləndirərkən ekran inteqrasiyasını sadələşdirməyə kömək edə bilər. Fərdi interfeyslər, LCD uyğunluğunun qiymətləndirilməsi, kabel uyğunluğu və ya istehsal dəstəyi tələb edən layihələr üçün təcrübəli sənaye ekran tərəfdaşının seçilməsi prototipdən kütləvi istehsala keçidi daha səmərəli edə bilər. Etibarlı Çin istehsalçısı və təchizatçısı axtarırsınızsaLVDS-dən TTL Siqnal Dönüştürmə Şurası, bizimlə əlaqə saxlayınSKY-TDM mühəndis komandası ilə uyğun həlli müzakirə etmək üçün LCD modeliniz, interfeys tərifi, həlli və sistem tələbləri ilə.
